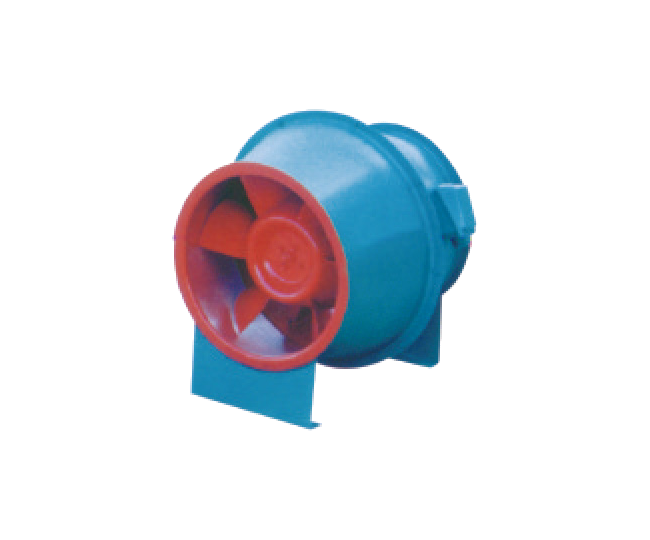

SJG系列斜流式风机

产品介绍
产品特点
型号说明

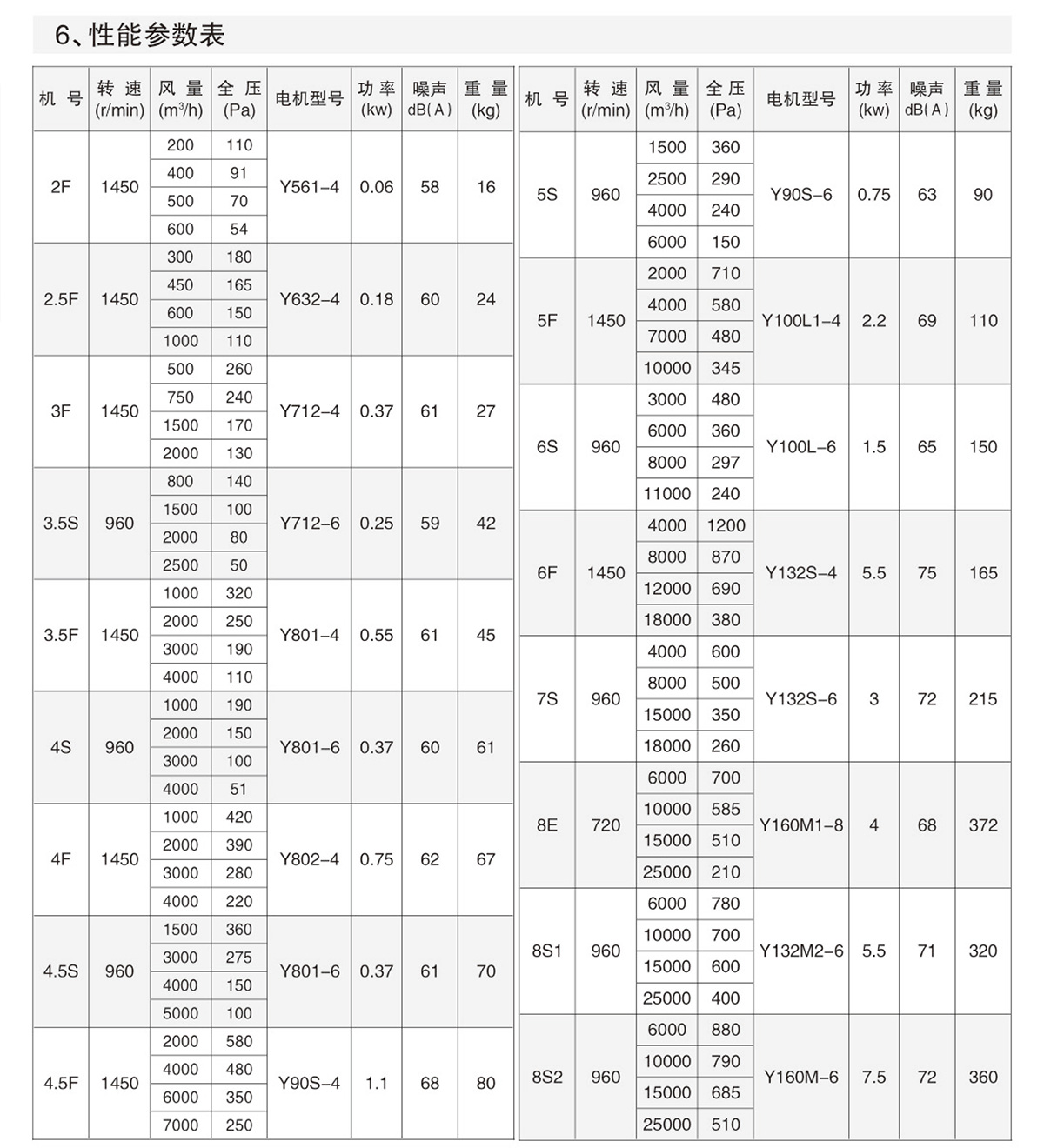

参数表格

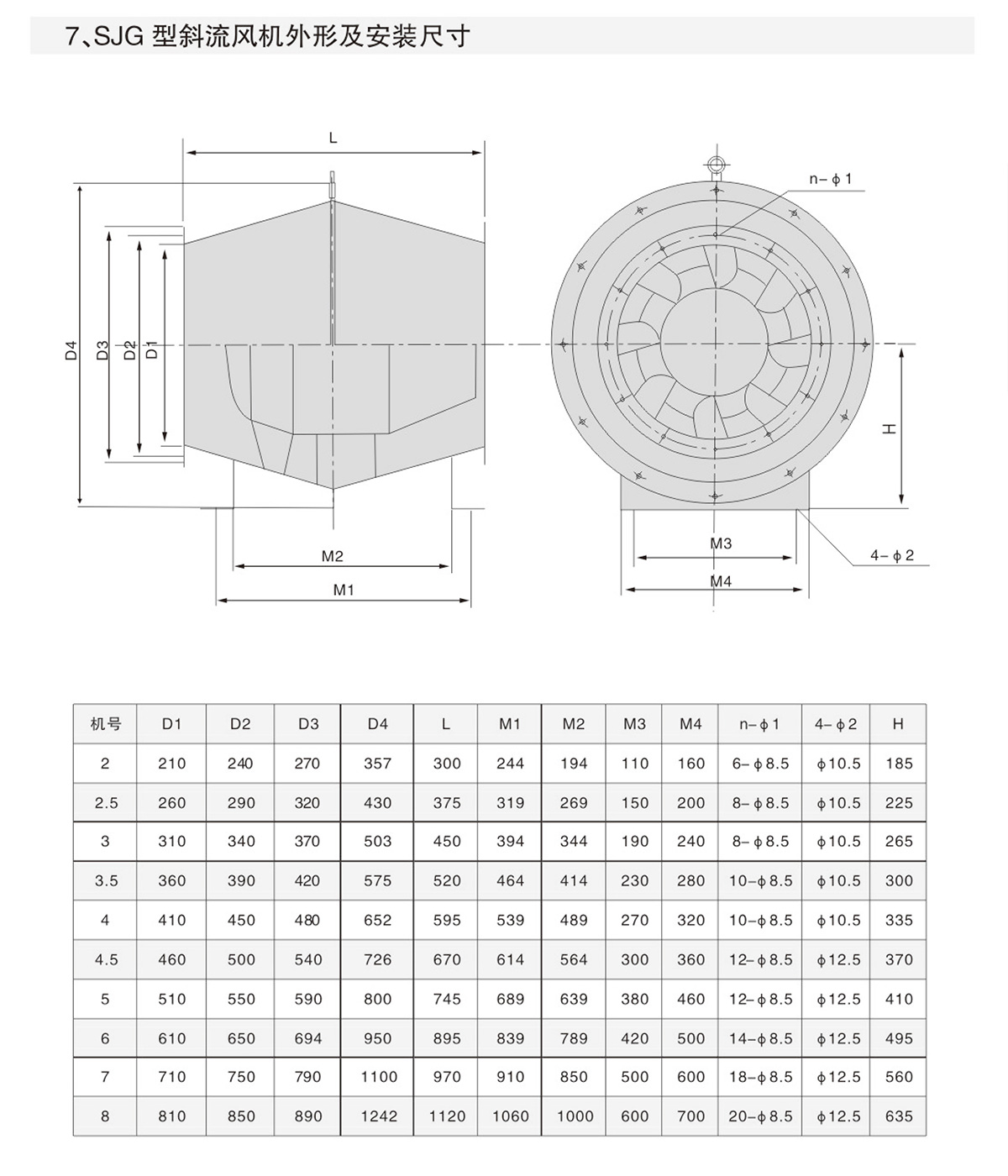

安装尺寸
概述及其他

2、工作条件

工作温度:-20~+40℃;

湿度:小于90%;

介质条件:空气(含尘量不超过100mg/m³);

工作电源:三相、380V/50Hz。

3、应用

风机可广泛应用于民用建筑、工矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所,特别适用于管道安装空间较小的地方。

4、配置

4.1.标准配置

●叶轮;

●机壳(外筒、导叶、内筒、电机支架):

●电机;

●底脚。

4.2备选件及附件(订货时注明是否购买)

※减振设备;

※控制箱;

※网罩;

※对接法兰。

5、加工工艺

5.1.风机叶轮为钢制,轮毁液压拉伸成型,叶片冲压后液压成形,叶片与轮载焊接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。

5.2外筒法兰为采用整体翻边旋压而成。





1、概述

1.1.SJG型斜流风机,其形状为鼓形,由于具有进出口小特点,加快了气流的流速,提高了压力系数,同一般轴流风机同样机号的情况下,其流量、压力均大于一般轴流风机,特别适用于管道安装空间较小的地方。

1.2风机按叶轮机号分为2#~8#十几种规格,系列风量范围从200-25000mm,全压范围从50~1200Pa为满足用户对不同工况点性能调节的需要,可配用变须电机和变频控制器实现无级调速,建议调节频泰锁定,在
25Hz-50Hz。

1.3.为适应防烟环境需要,风机可做成防烟
风机,防爆等级为EXdlBT4。

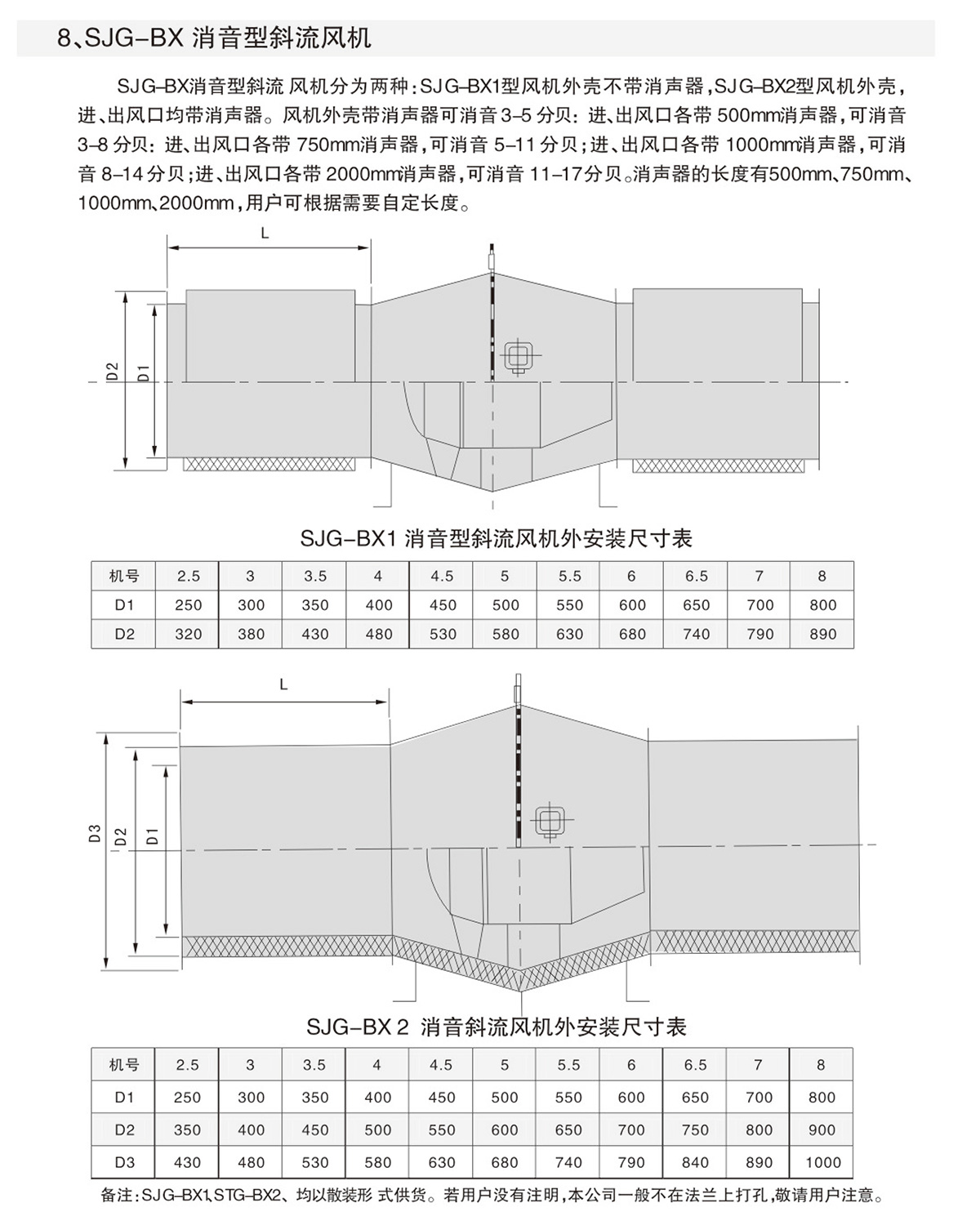

1.4.为适应不同场所噪声的要求,风机均可配不同长度的消声器,也可将风机做成包覆式。
