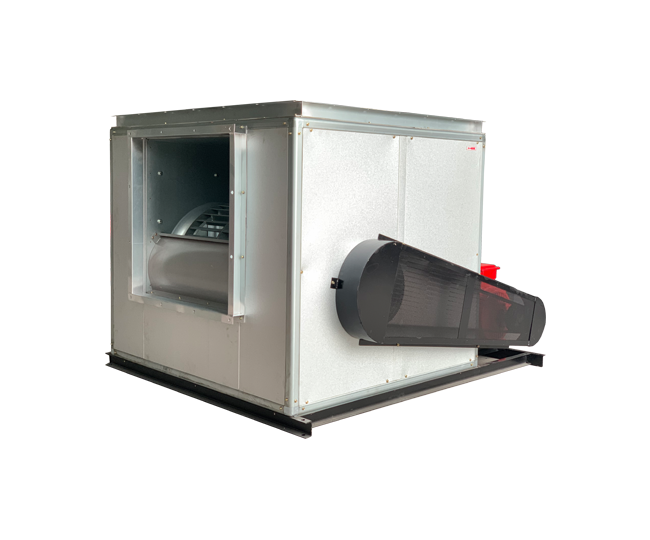

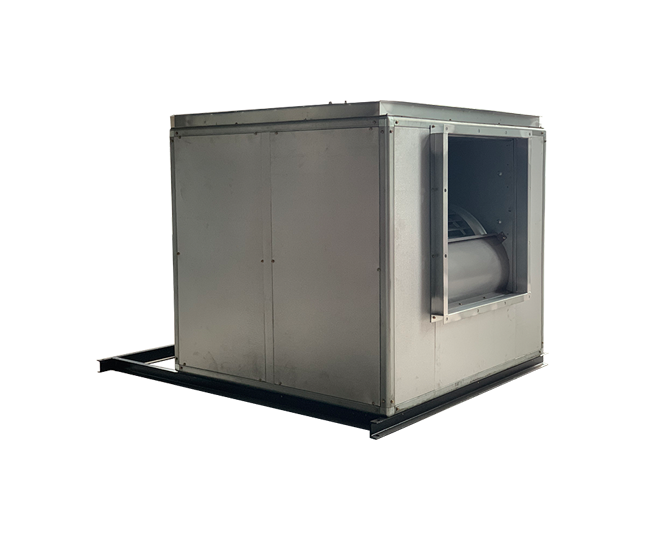

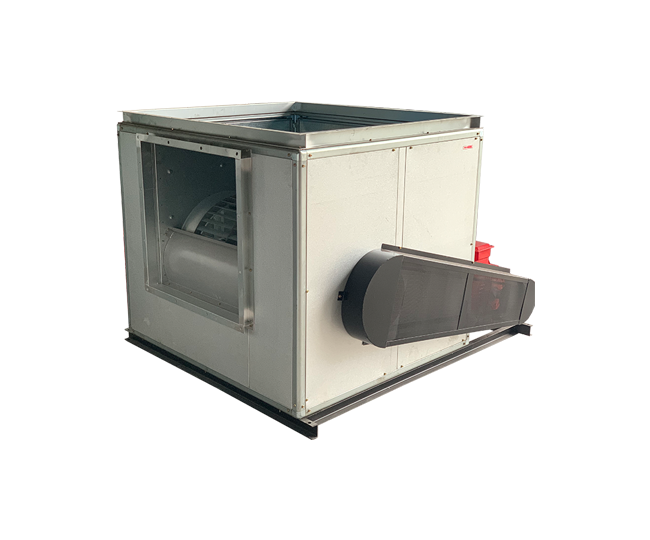

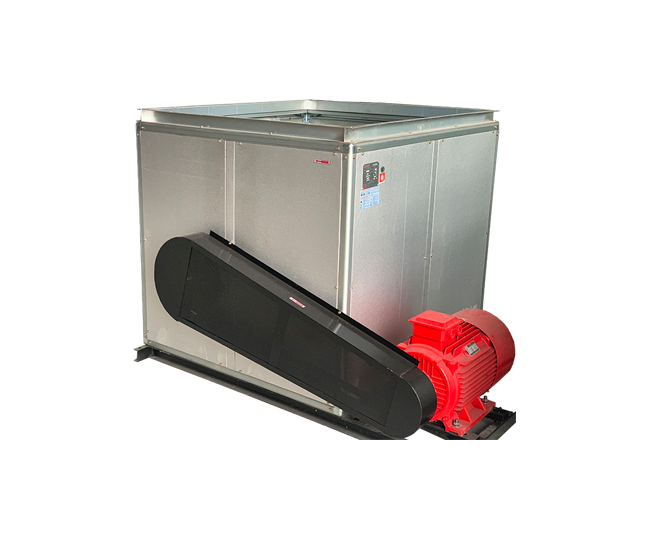

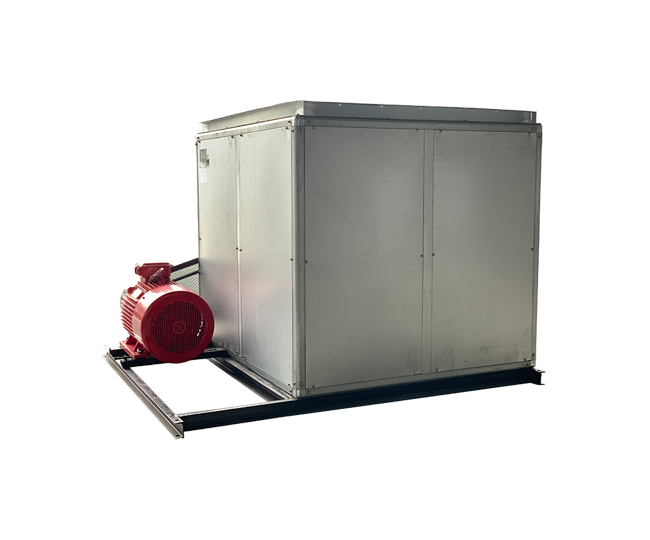

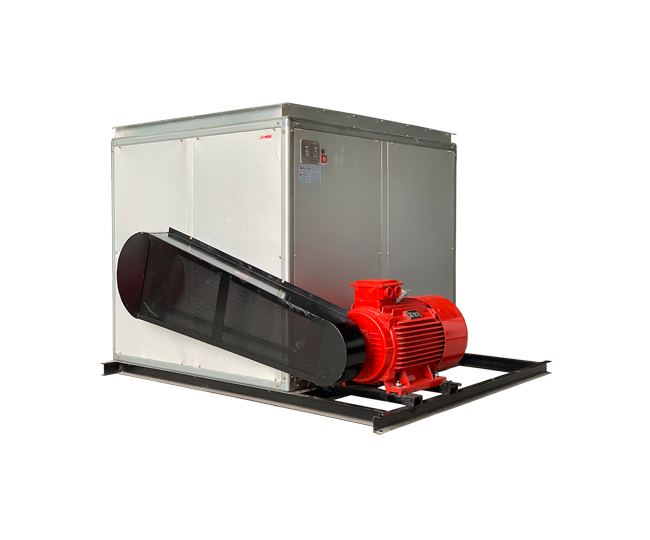

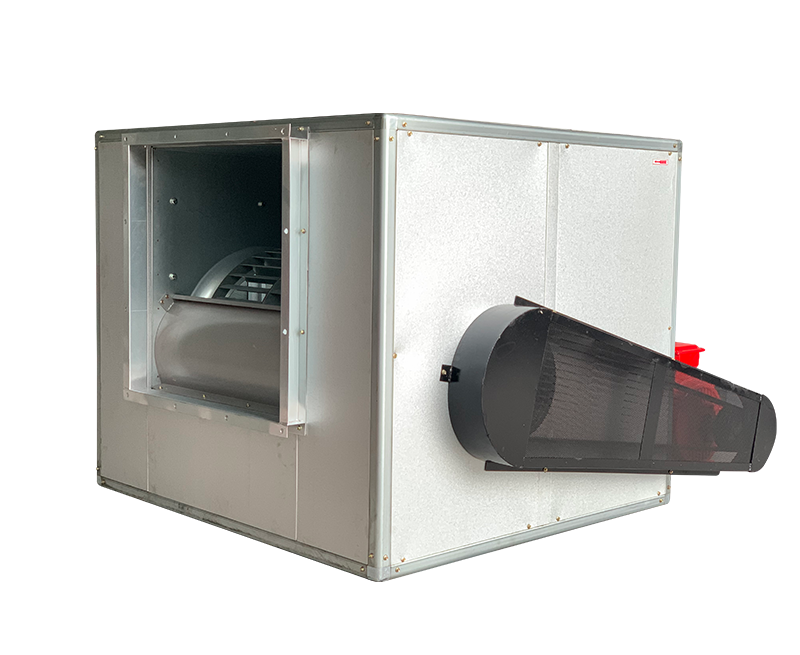

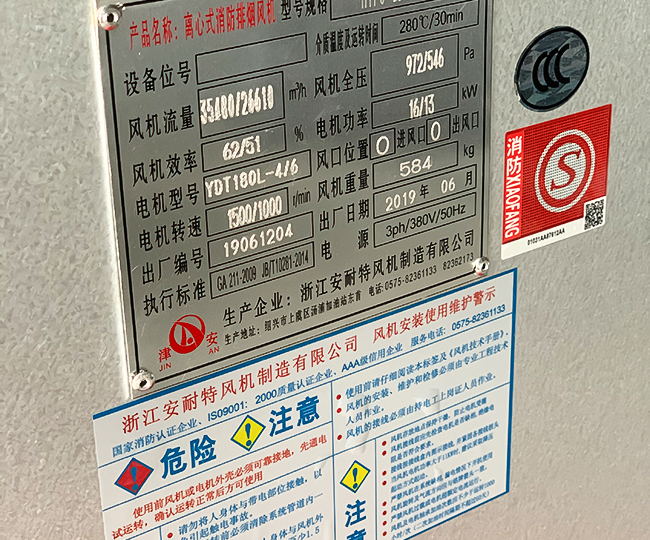

HTFC系列柜式离心风机

HTFC型柜式离心风机是一种高效率、低噪声箱式离心风机。产品由低噪声前倾多翼离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同,提供12种不同角度的进出风口位置,以满足用户不同的安装环境需要。

工作温度:-20-+40℃(可连续运转)
耐高温:100℃(可连续运转20小时)
300℃(可连续运转60分钟)
湿度:小于90%
介质条件:空气
工作电源:三相、380V/50Hz

产品介绍
产品特点
型号说明

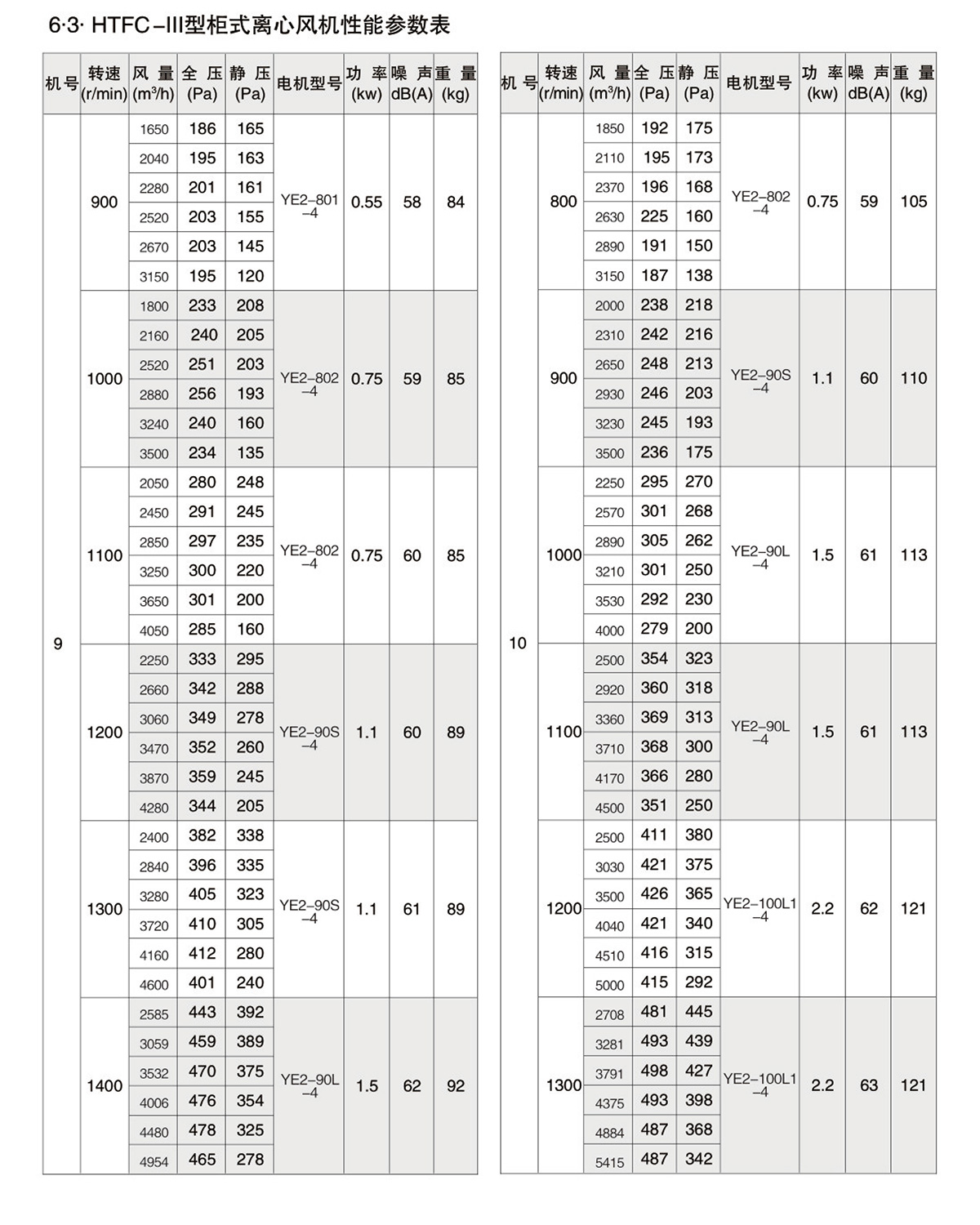

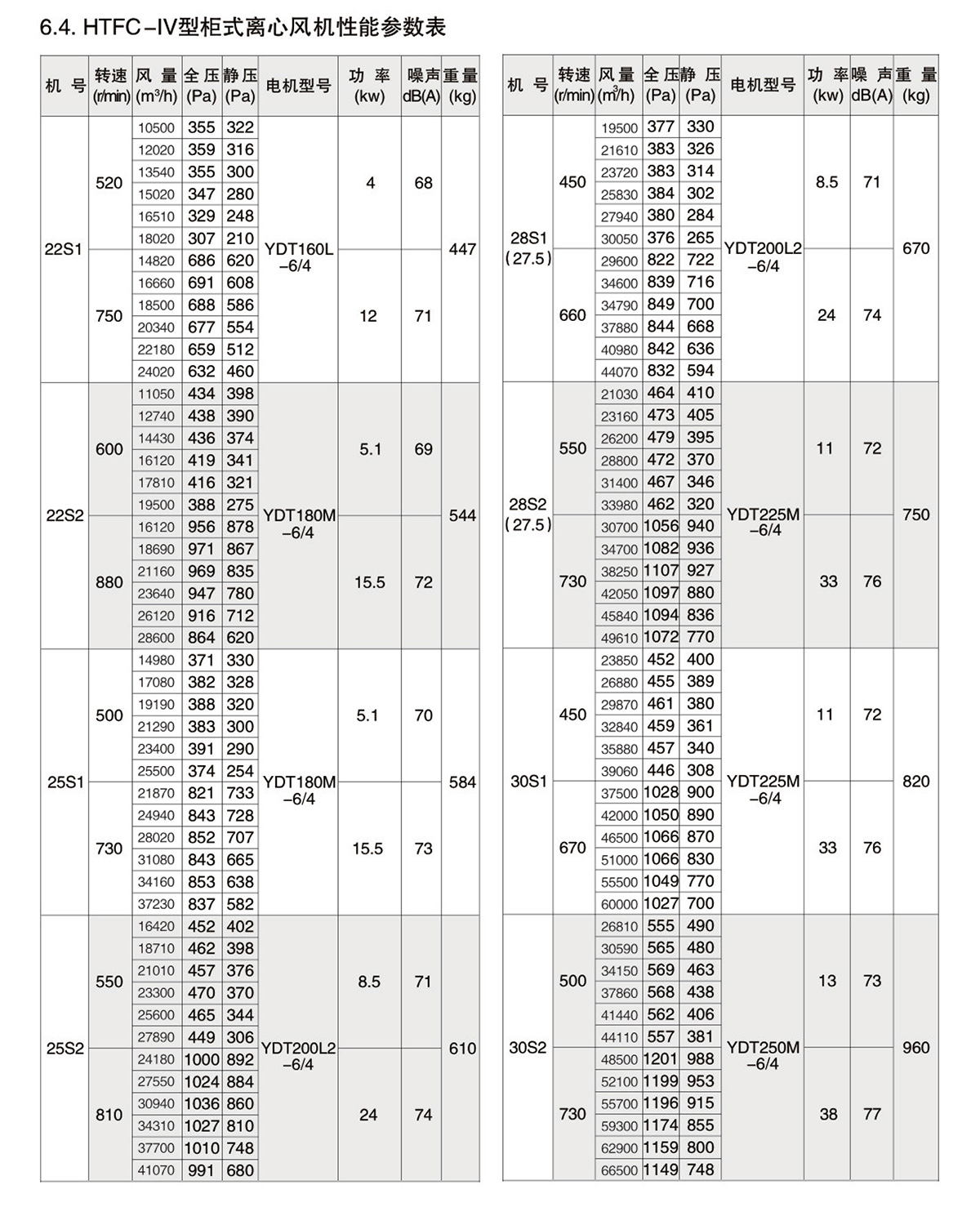

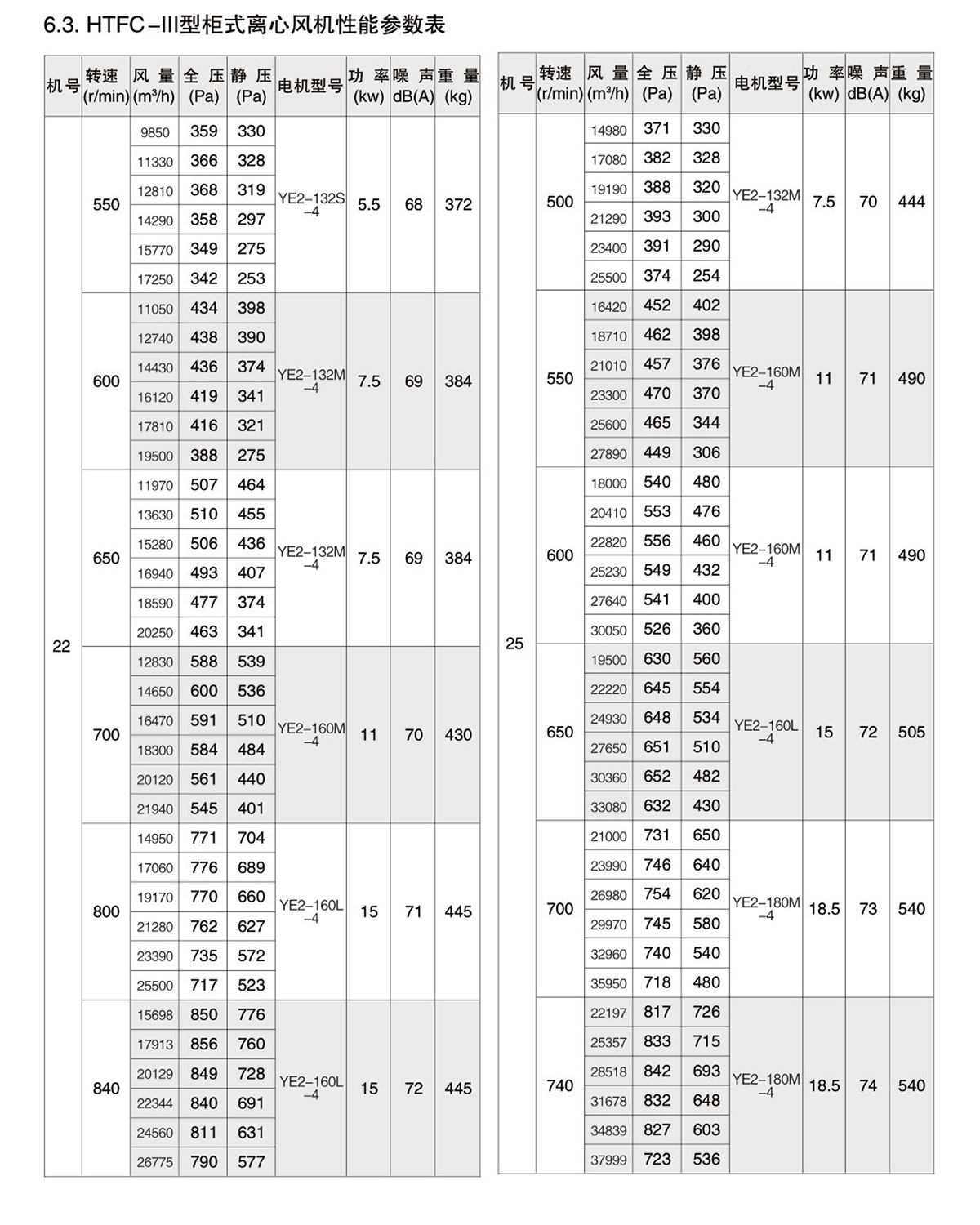

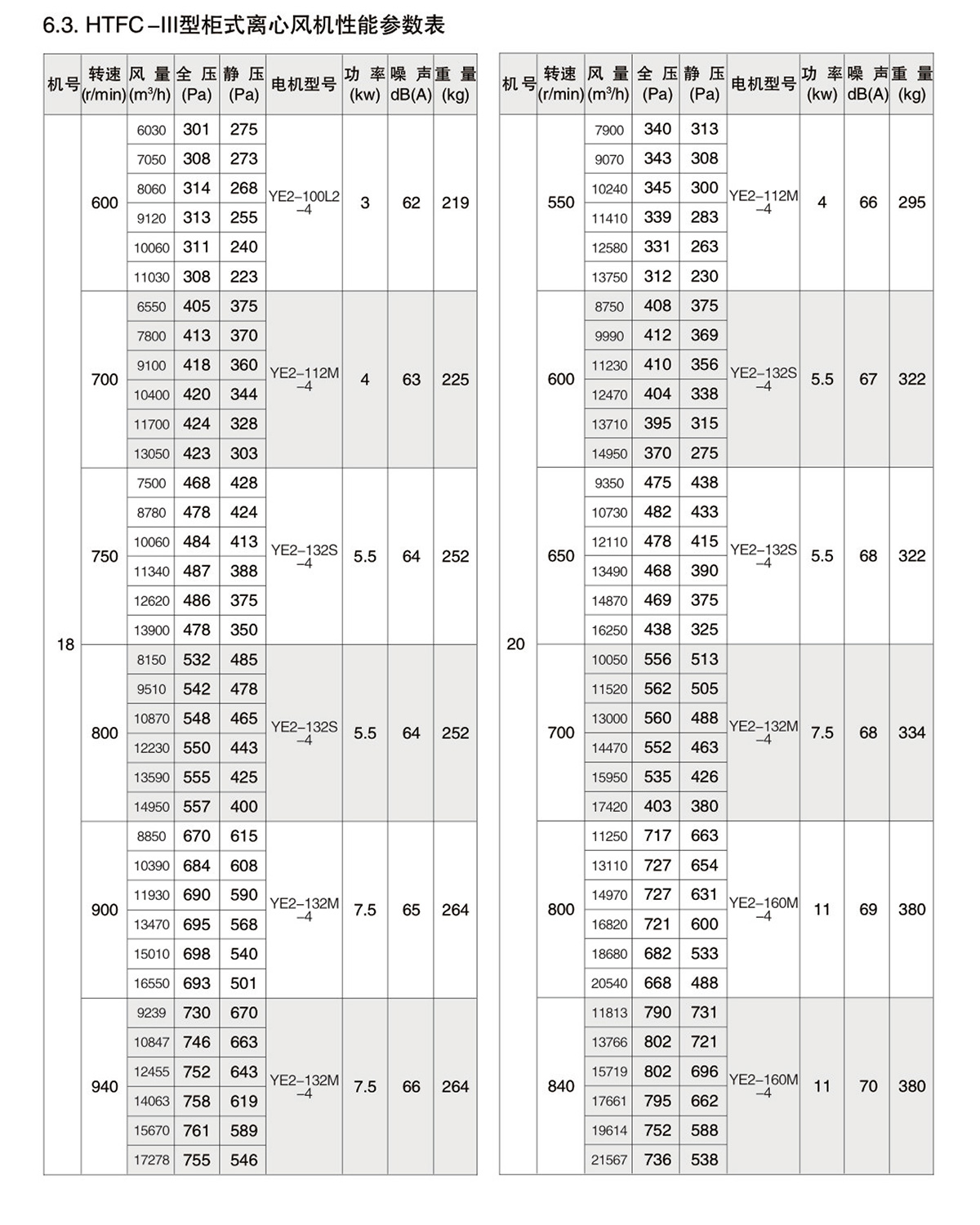

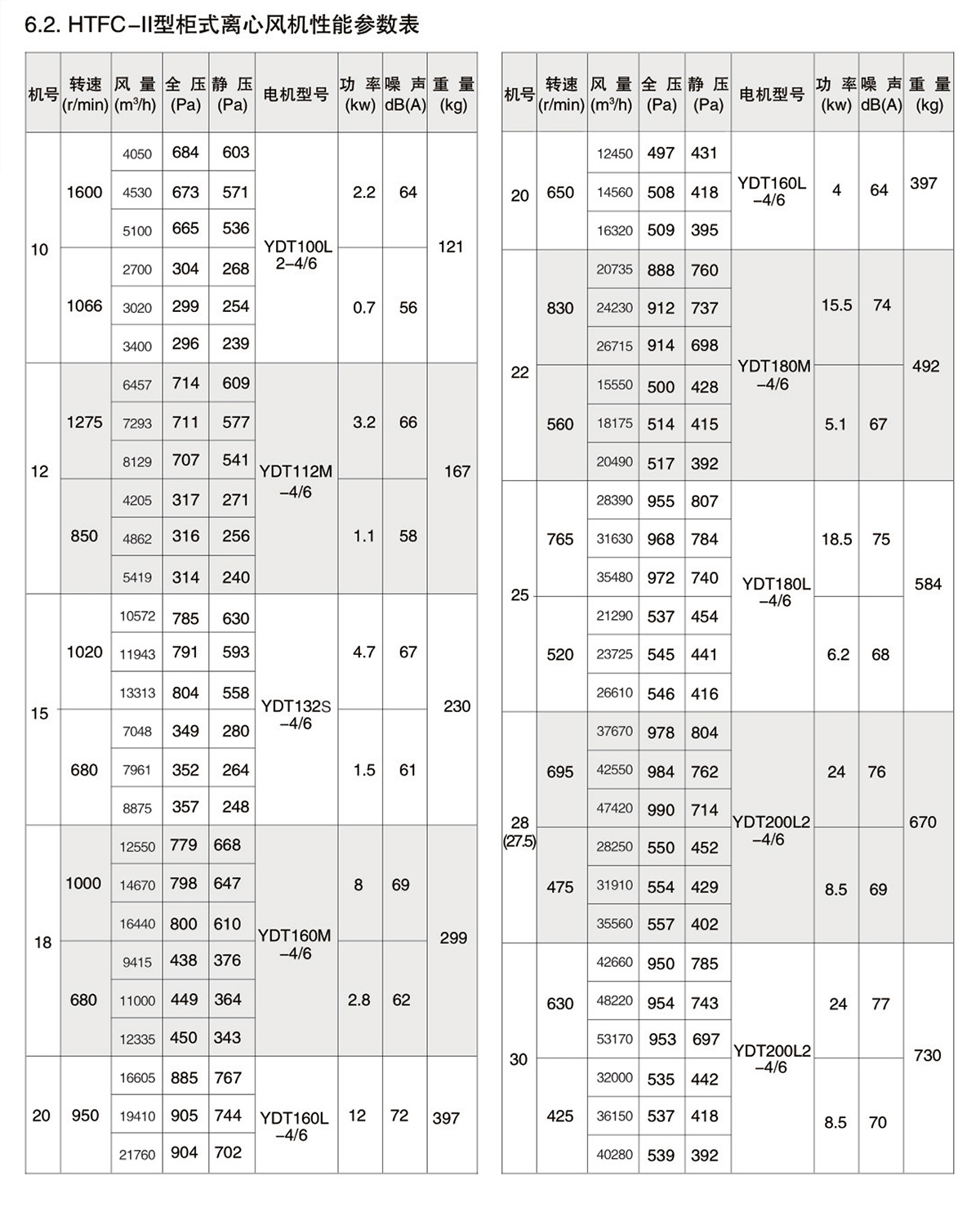

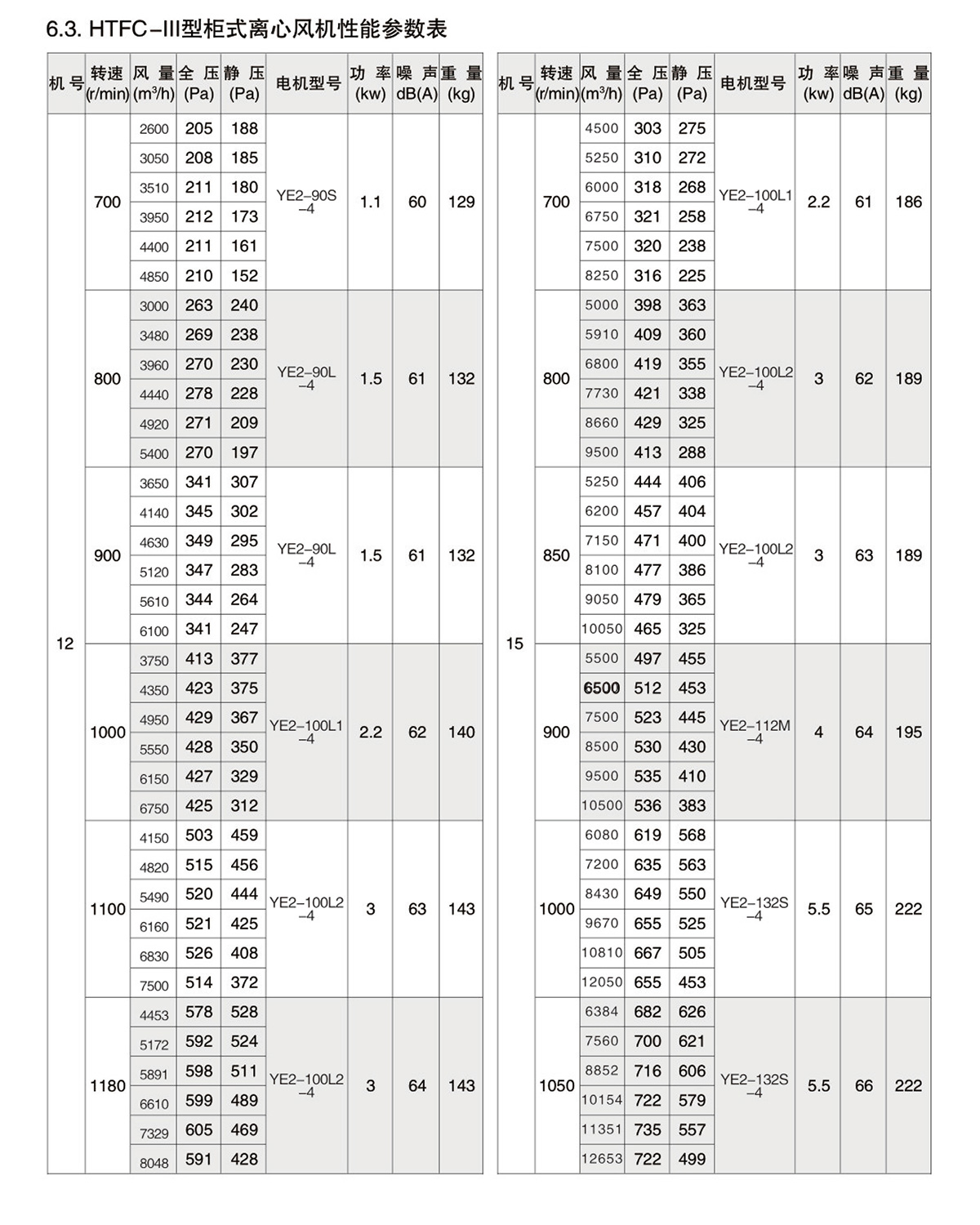

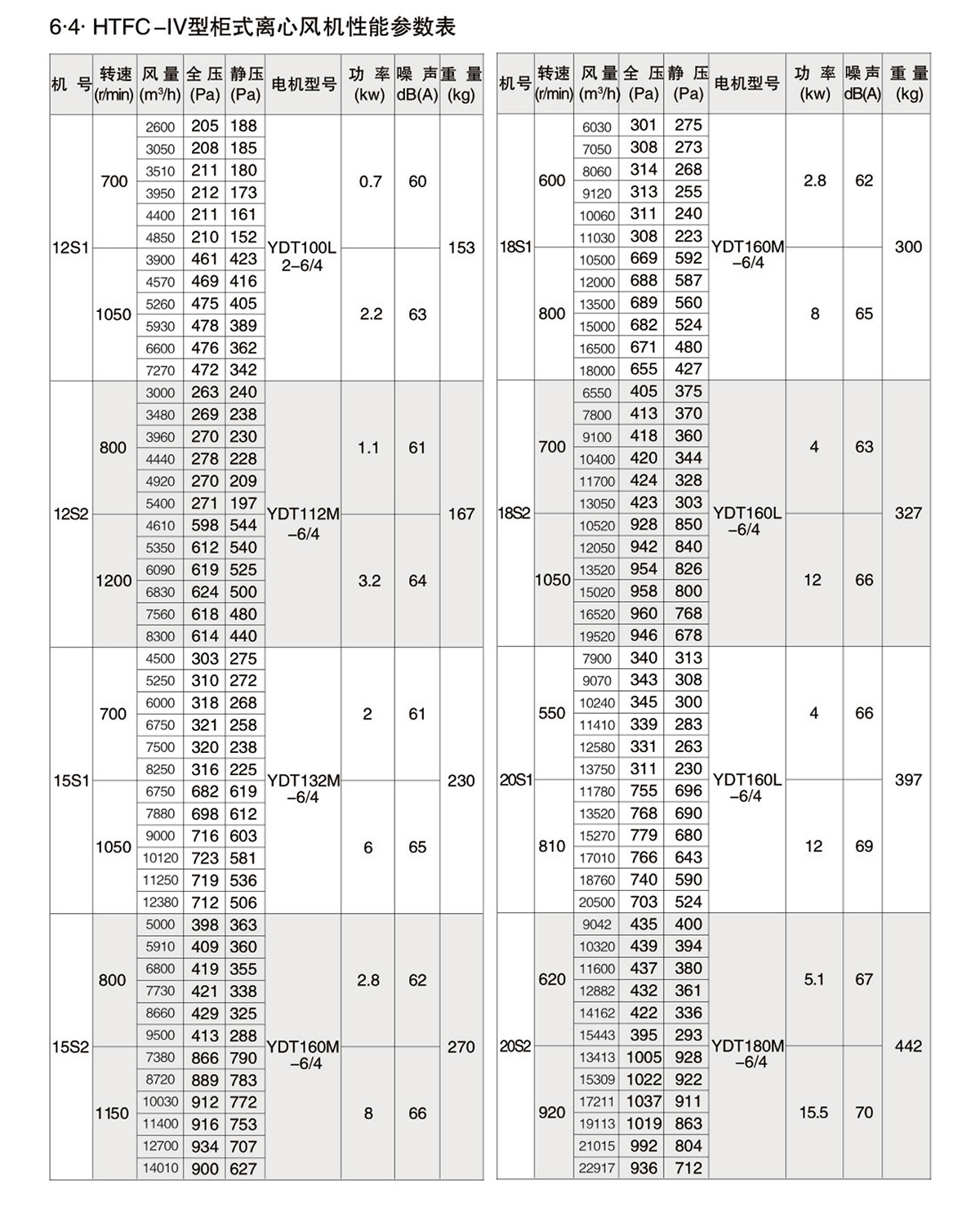

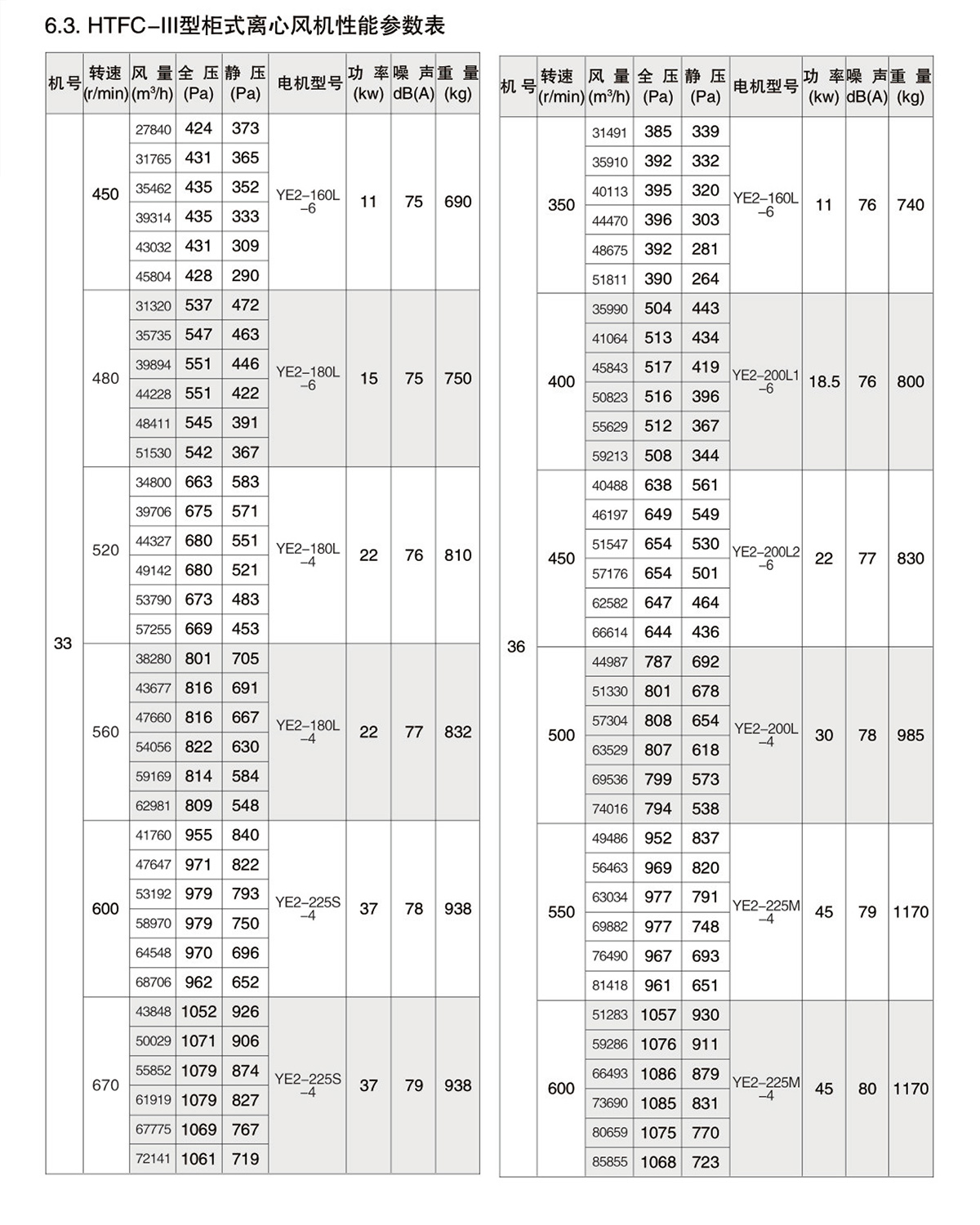

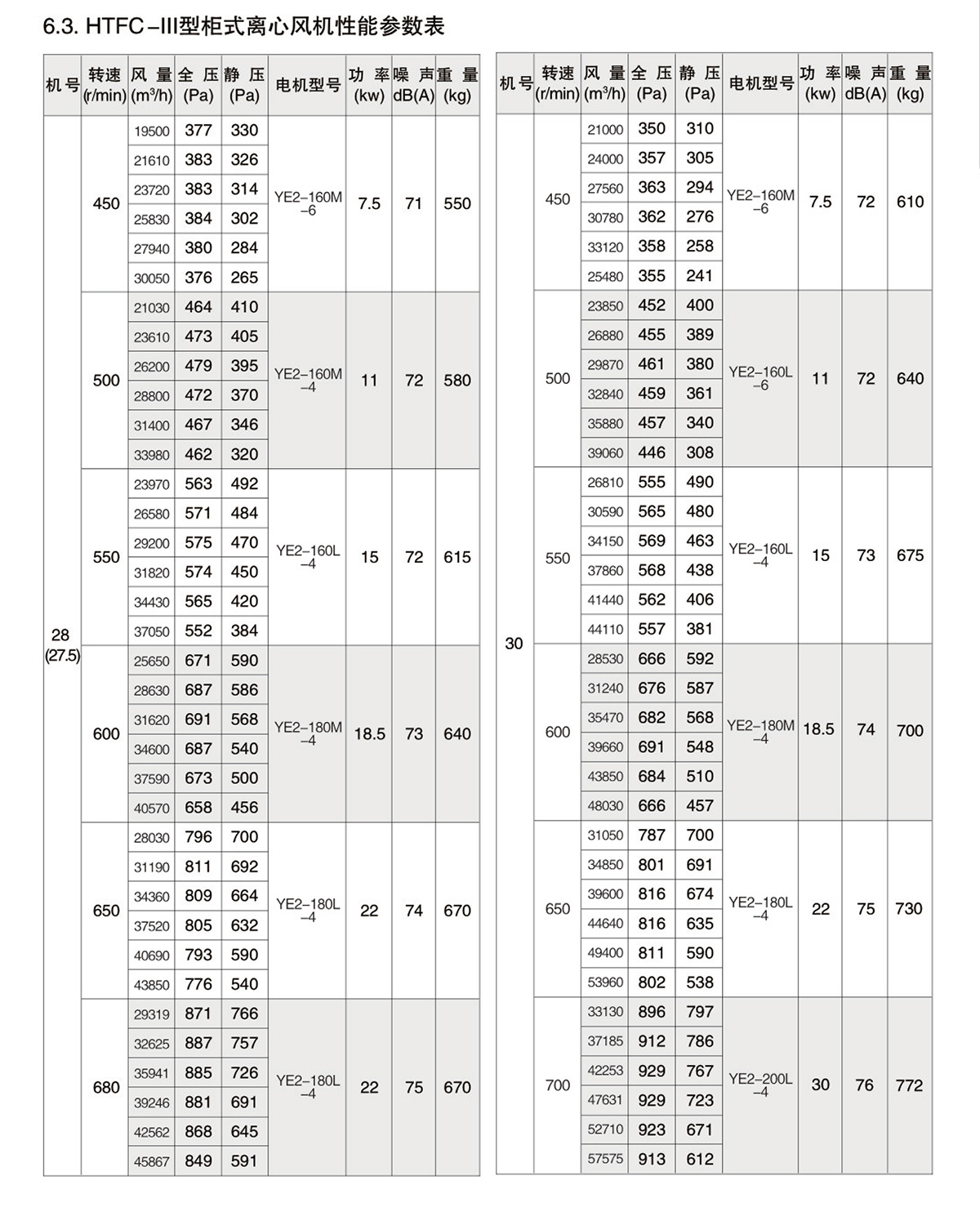

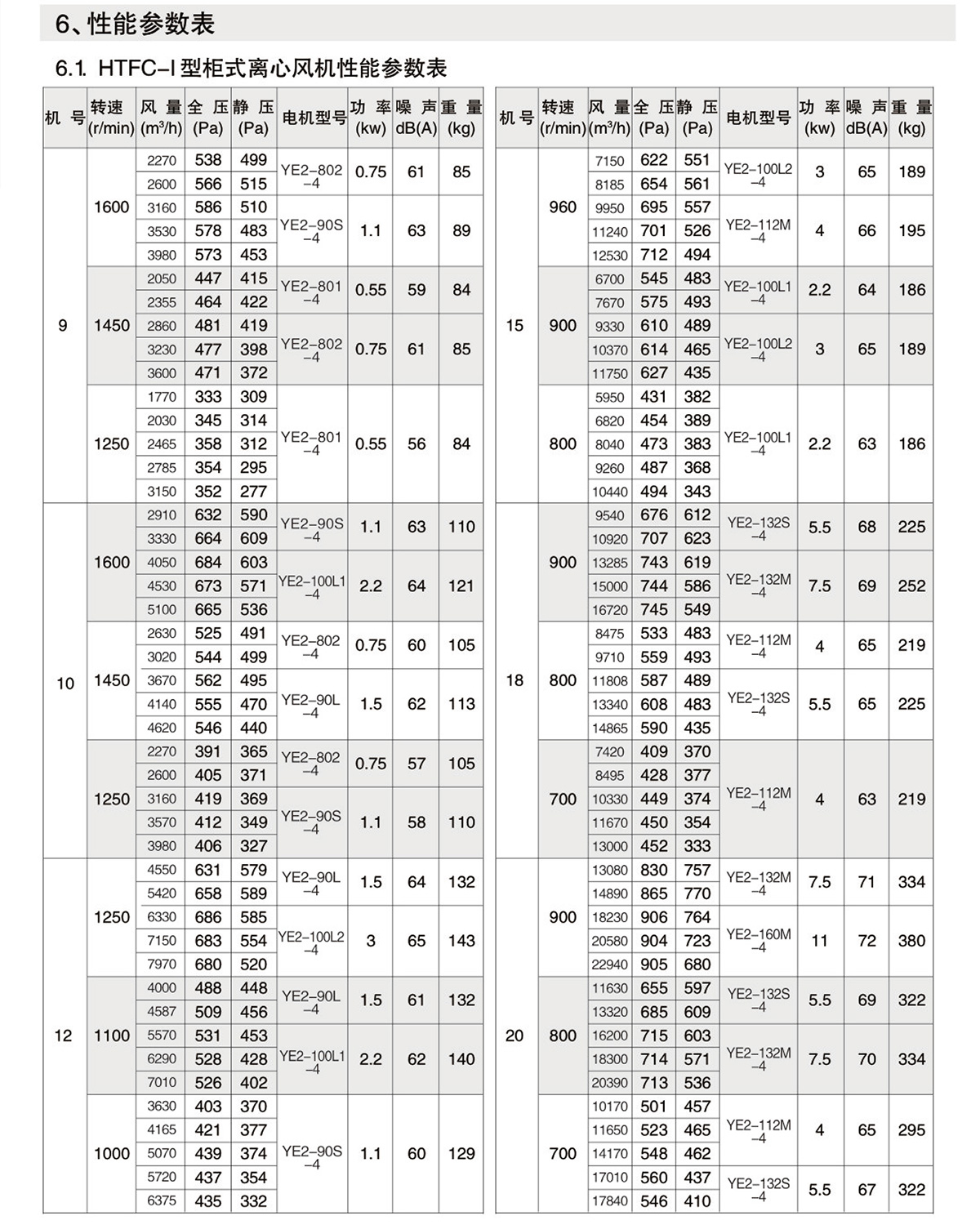

参数表格
安装尺寸
概述及其他

3、风机应用

风机可广泛应用于宾馆、饭店、礼堂、影剧:、地下室、工矿企业、办公楼等场所通风排烟,特别是需要低噪声、大风量通风排烟。



4、风机配置

4.1标准配置
●叶轮;
●皮带轮、皮带;
●机壳(机壳、集流器、支架);
●皮带罩(仅A式);
●电机;
●消声型箱体;
●轴承(带壳);
●电机调节道轨;
●主轴;
●进出口法兰。

4.2备选件及附件(订货时注明是否购买)
※减振设备;
※消声器;
※过滤器;
※控制箱;
※对接法兰;
※电机防雨罩(仅A式)。



5、加工工艺

5.1.风机叶轮、机壳为优质镀锌板,全部模具化生产,采用铆接、咬接等手段,表面清洁平整,不存在焊接变形现象。

5.2.风机消声型箱体采用框架,箱板拼装设计、框架采用先进的金属冷弯机组一次拉伸而成(也可根据用户需要采用铝合金型材),箱板为彩涂板,表面清洁美观、耐腐蚀性强,内层为镀锌消声微穿孔板,夹层超细玻璃棉,可进一步降低噪声。产品可进行拆装,现场安装。

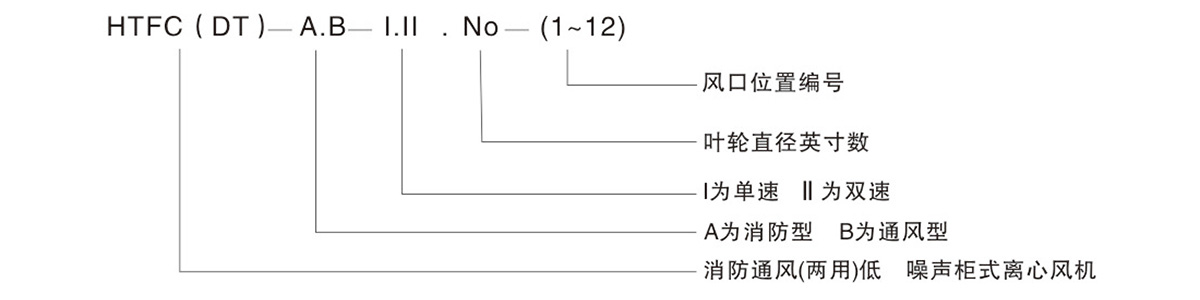

2、工作条件/风机型号说明

工作温度:-20-+40℃(可连续运转);

耐高温:100℃(可连续运转20小时);
300℃(可连续运转60分钟);

湿度:小于90%;

介质条件:空气;

工作电源:三相、380V/50Hz。

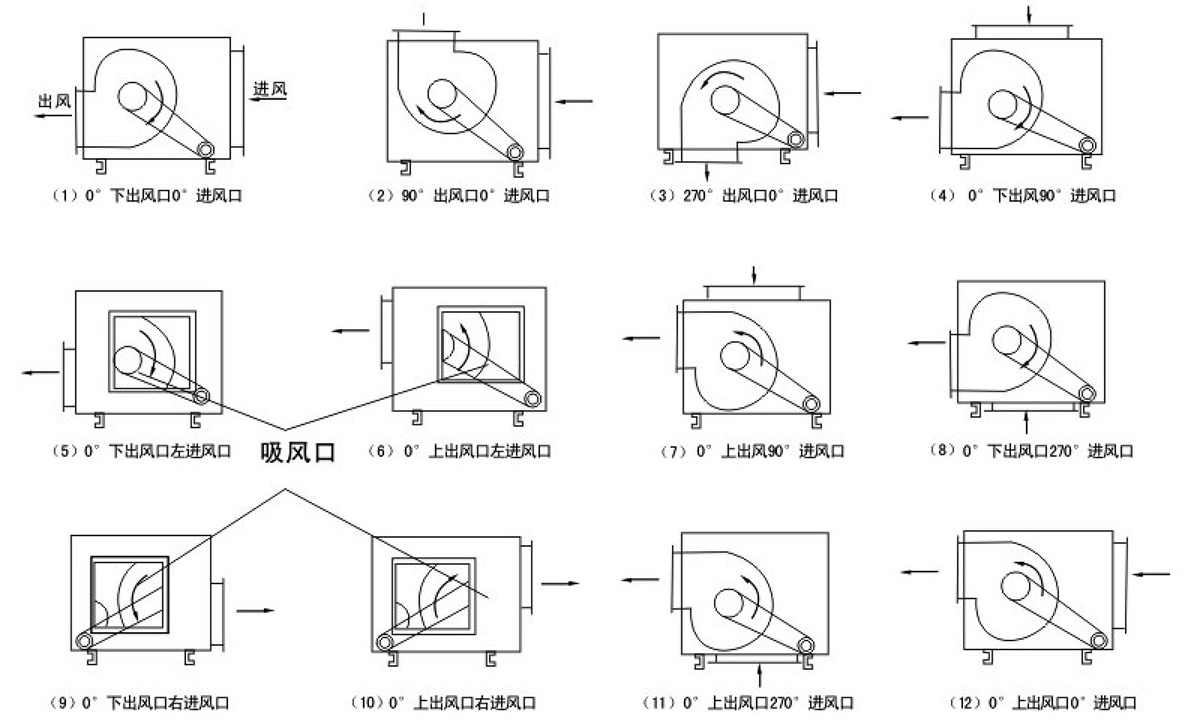

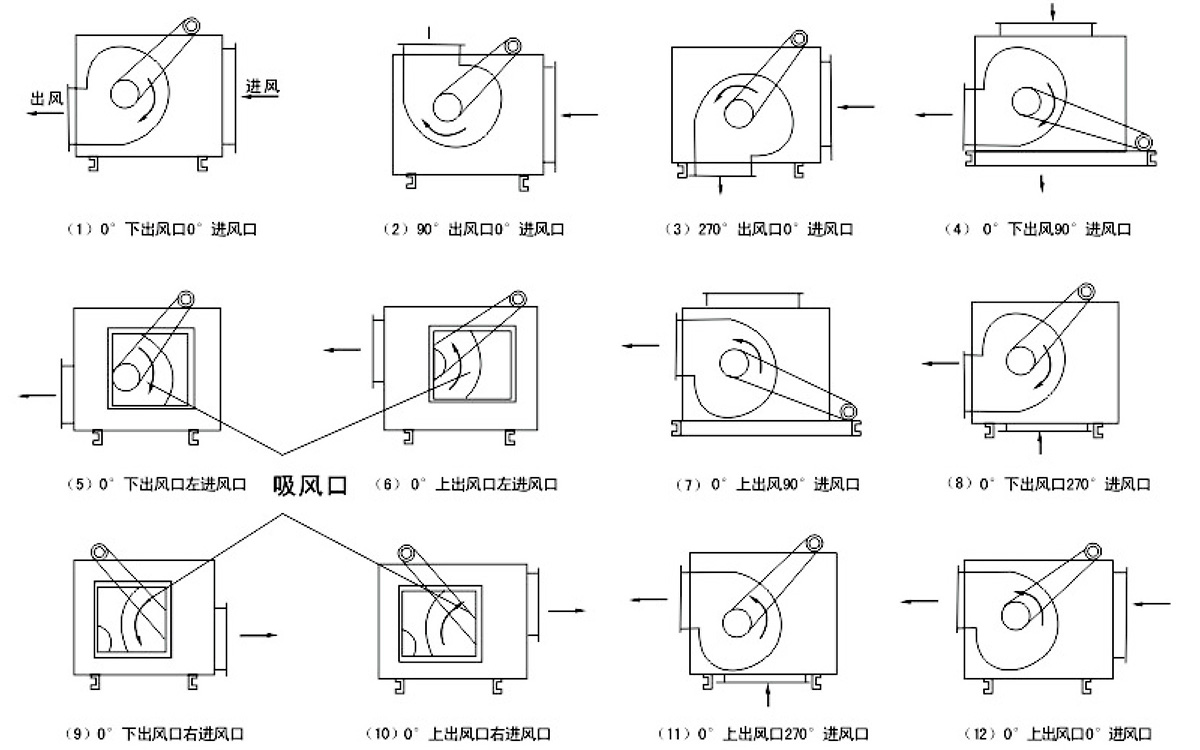

7、风口位置编号

7.1.HTFC-A型柜式离心风机风口位置编号



注:15寸以下A式电机上置,15寸以上A式电机侧置,如15寸以上仍需电机上置,则需订货时注明.

7.2.HTFC-B型柜式离心风机风口位置编号


备注:本公司根据用户不同要求,可制作以上风口位置以外的型式。

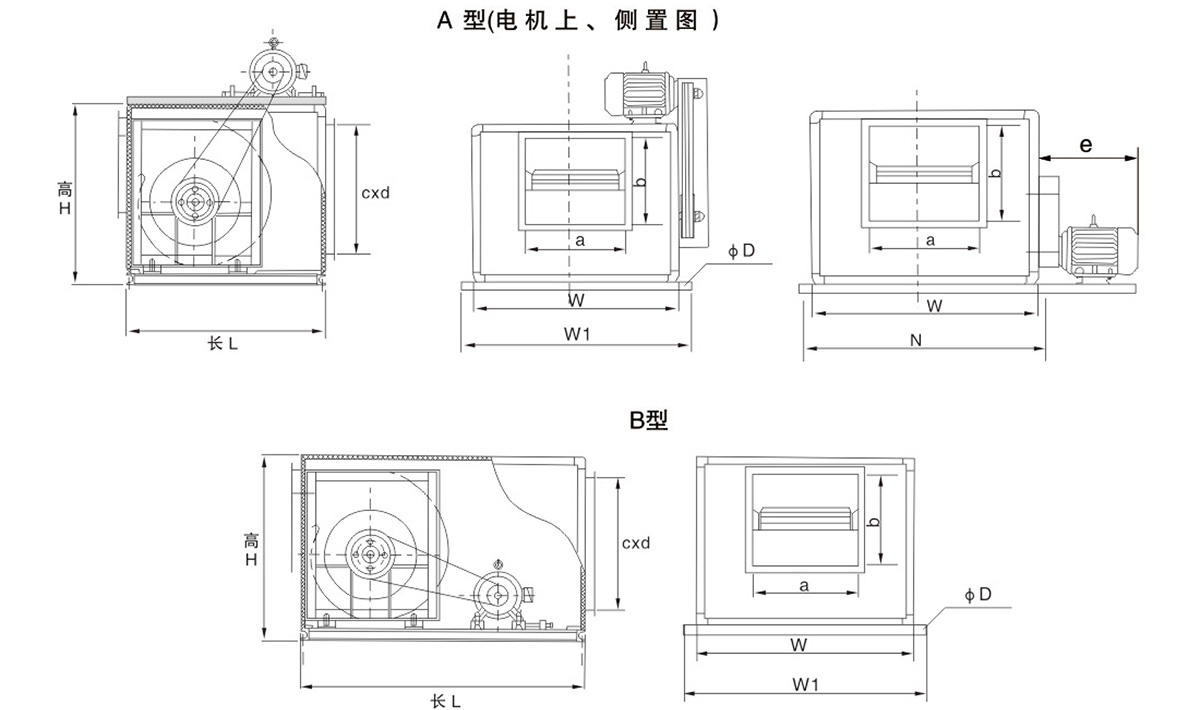

8、HTFC-A系列柜式离心风机外形尺寸表



HTFC-A系列柜式离心风机箱体及基础尺寸



型号

箱体尺寸

出风口

0度进风口

90度进风口

基础尺寸

A型长L

B型长L

宽W

高H

宽a

高b

宽c

高d

型W1

孔径ΦD

HTFC-9

640

760

640

510

280

280

450

320

450

450

740

12.5

HTFC-10

700

800

700

550

320

320

510

360

510

510

800

12.5

HTFC-12

760

900

760

630

380

380

570

440

570

570

860

12.5

HTFC-15

850

1000

880

760

460

460

690

570

660

690

980

12.5

HTFC-18

950

1150

1000

890

530

530

810

700

760

810

1100

14.5

HTFC-20

1050

1230

1100

990

600

600

910

800

860

910

1200

14.5

HTFC-22

1150

1310

1220

1040

640

640

1030

850

960

1030

1320

14.5

HTFC-25

1260

1460

1340

1220

710

710

1150

1030

1070

1150

1440

16.5

HTFC-28

1410

1630

1470

1270

770

770

1280

1080

1220

1280

1570

16.5

HTFC-30

1480

1700

1560

1400

840

840

1350

1190

1270

1350

1660

16.5

HTFC-33

1580

1880

1630

1520

890

890

1420

1310

1370

1420

1730

16.5

HTFC-36

1700

2050

1800

1600

1030

1000

1590

1390

1490

1590

1900

16.5



9、HTFC(DT)-A系列电机支架尺寸



电机型号

Y71

Y80

Y90S

Y90L

Y100L

Y112M

Y132S

Y132M

Y160M

e

300

320

340

370

400

410

470

510

610

电机型号

Y160L

Y180M

Y180L

Y200L

V225S

Y225M

Y250M

Y280S

Y280M

e

640

650

690

740

810

810

860

940

990



10、风机使用、维护保养

1.风机安装使用前的检查

A.了解风机的规格、形式、进出风口位置及相应的安装尺寸,配用电机的电力要求,

B.安装前应认真检查风叶及机壳有否因运输而损坏变形,检查螺检是否坚固,否则应待修复后方可安装使用。

C.排烟口与排烟风机应设联锁装置,当任何一个排烟口开启时,排烟风机即能自动启动。

D.风机启动前,首先要检查风机及管通内有无妨碍转动的物品;检查电气线路是否完好。

E.安装后,定期检查风机各部件,检查轴承润滑是否充足,以保证风机能随时启动,正常运作。

F.叶轮旋转方向必须与风简的箭头标记一致。

2.风机常见故障分析

A.振动,产生的原因很多,可从下述几个方面进行检查:

a.因贮运变形使叶轮旋转是磁擦外壳。此时会发出异常的声音和剧烈的振动,原因是贮运过程中风机壳或叶轮部件发生变彩。

b.风机底脚螺检未拧紧。

c.因叶轮受压变形、联接件松动,轴承损坏使叶轮动平衡拨坏。

B.电机发热,则可能有下列原因之一造成:

a.电机轴承模坏。

b.电机轴与风机轮壳安装的形位公差不符合技术要求。

c.电源电压过低。

3.维护保养

风机最好至少一年进行一次定期检修,检查轴承,清除风机内部的灰尘、污垢。

1、概述

1.1.HTFC型柜式离心风机是一种高效率、低噪声箱式离心风机。产品由低噪声前倾多翼离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同,提供12种不同角度的进出风口位置,以满足用户不同的安装环境需要。根据消防与通风的要求不同分A型和B型两种类型,A型电机装在箱体外,用于消防排烟,并经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验,能在300℃高温条件下连续运行60分钟以上;B型电机装在箱体内,用于通风换气。

1.2.风机按机号分为9-40十三种规格系列风量范围从1650~112600m³/h,全压范围从180~1200Pa。HTFC型柜式离心风机经不断的改进和开发,现可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ
四种类型,其中Ⅰ、Ⅲ型为单速型,Ⅱ、Ⅳ型为双速,配用双速电机,实现两档调速,可满足用户对不同工况点性能调节的需要。风机也可配用变频电机和变频控制器,实现无级调速,建议调节频率锁定在25H2~50z。

1.3.为适应防爆环境需要,风机可做成防爆风机,防爆等级为EXdllBT4,适用于易燃、易爆气体的场所。

1.4.为适应不同场所噪声的要求,风机均可配不同长度的消声器,也可将风机消声型箱体加厚,以降低风机噪声。

1.5.风机可加配初效、中效或高效过滤器,以提高空气的清洁度,配置过滤器时应考虑实际压力损耗,并需适当增加风机箱体长度。
