GDF(GZF)系列管道式离心风机

产品介绍
产品特点
型号说明
参数表格
安装尺寸
概述及其他



1、概述

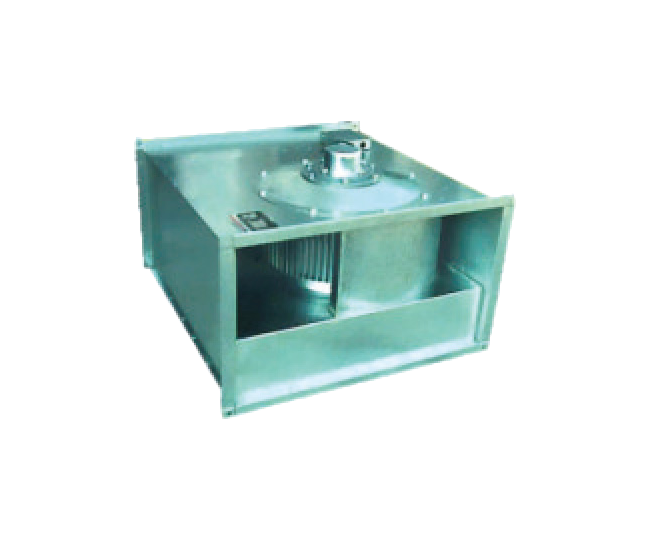

1.1.GDF型离心式管道风机,叶轮为前倾式多翼离心叶轮,单面吸风,风机设计成水平进出,方形进出风口可直接与风管联接。风机电机为空调专用电机,整机具有噪声低,运转平稳,使用寿命长等特点。

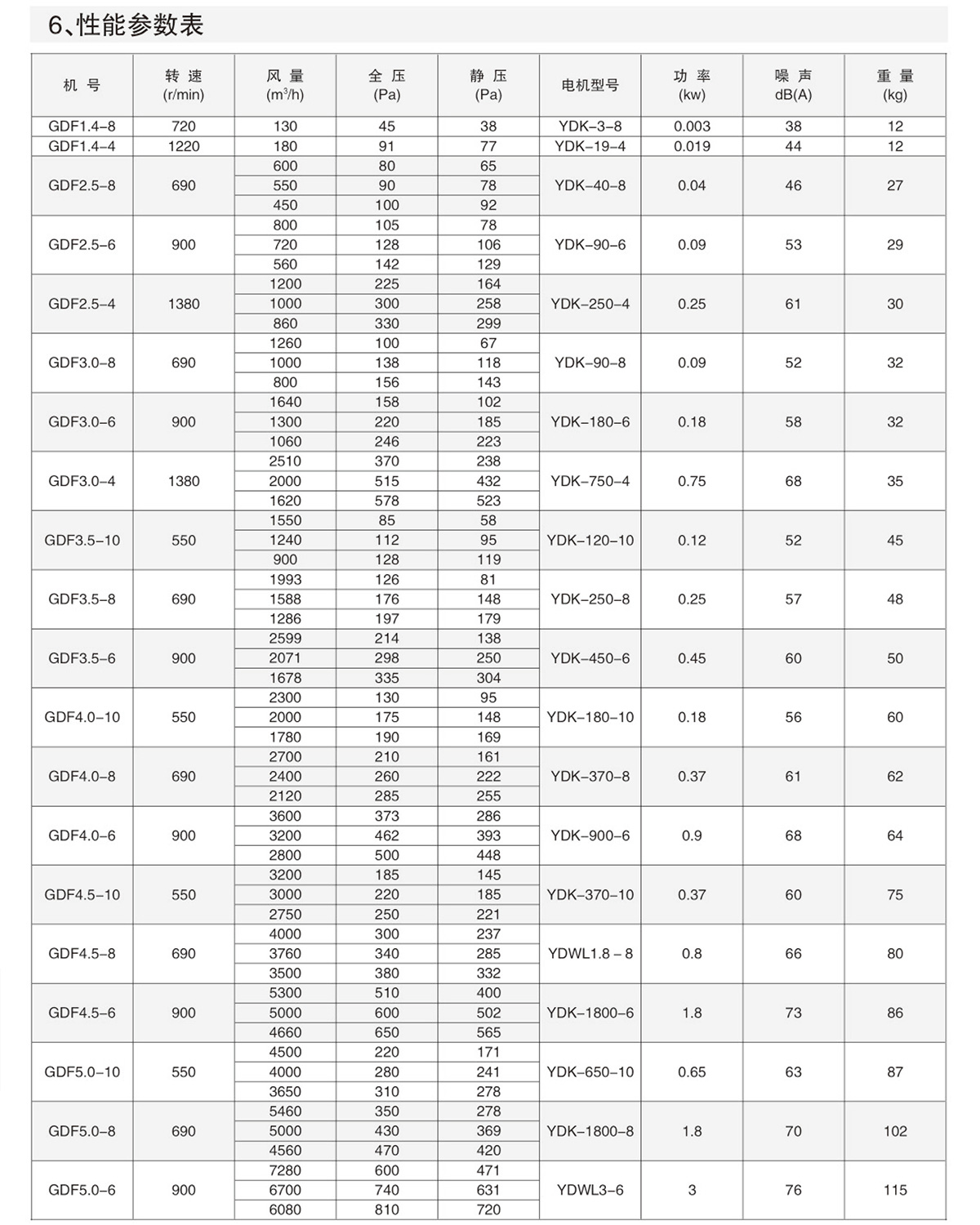

1.2.风机按机号分为1.4#~5#十六种规格。系列风量范围从130~7280m³/h,全压范围从45~810Pa。

1.3.为适应不同场所噪声的要求,分为:普通型:其全部材料为镀锌钢板通过咬接成形;消声型:其风机部分为镀锌钢板通过咬接成形,箱体箱板为彩涂板内加消声材料,框架为铝合金型材,进出风口设有过滤网。

2、工作条件

工作温度:-20-+40℃;

湿度:小于90%;

介质条件:空气(含尘量不超过100mg/m³);

工作电源:三相380V/50;

单相220V/50Hz(部分型号)。

3、应用

风机广泛应用于宾馆、饭店、会议室、办公楼、公共侧所、商场等通风换气之用。

4、配置

4.1.标准配置

●叶轮;●外转子电机;●机壳(蜗壳、集流器、电机支架);

●过滤网(仅消声型);●箱体(仅消声型)。

4.2.备选件及附件(订货时说明是否购买)

※减振设备;※控制箱;※旅消声器;※对接法兰。

5、加工工艺

5.1.风机叶轮、机壳全为优质镀锌钢板,全部模具生产,经咬接成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。

5.2.消声型风机箱板经数控折弯机折边成形,以自攻螺栓与铝合金型材连接而成。
