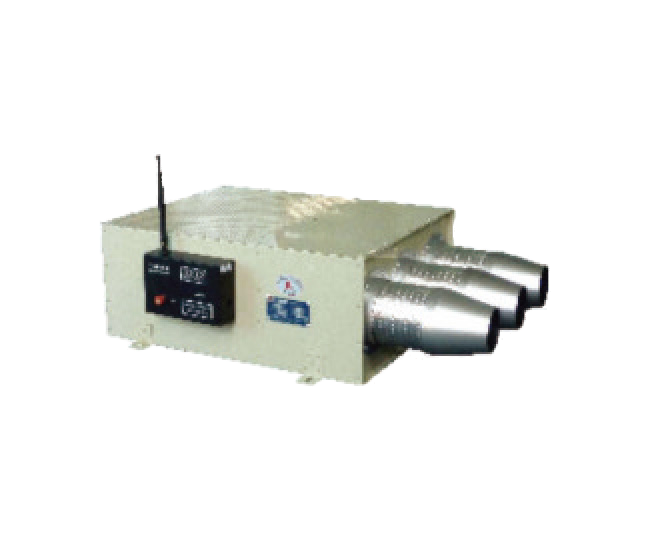

YDF系列诱导风机

2、系统特点

●通风系统设计简单、灵活，容易修改，出错率低。

●不需要风管系统，节省空间、安装方便灵活、维护成本低。

●采用挠性喷嘴可万向调节，射流方向可随意调整，灵活性强。

●安装位置可有针对性，不会有死角，提高换气效率和空气质量。

3、工作条件

工作温度：-20~+40℃；

湿度：小于90%；

介质条件：空气（含尘量不超过100mg/m³）；

工作电源：A型：三相、380V/50Hz；

B型：单相、220V/50Hz。

4、应用

风机可广泛应用于地下车库、停车场、超市商场、仓库等通风换气。

5、配置

5.1.标准配置

●叶轮：●电机；

●机壳（锅壳、集流器电机支架）；●挠性风管；

●箱体（仅消声型）；●污染物感应装置及控制器（智能型）；

●喷嘴。

5.2备选件及附件（订货时注明是否购买）

※减振设备；※控制箱；※安装吊架。

6、加工工艺

6.1、风机叶轮、机壳全为优质镀锌钢板，全部模具生产，经拼咬接成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

6.2、消声型诱导风机箱板为数控折弯机折边成形，内衬消声材料，与铝合金型材用自攻螺栓连接装配成形。

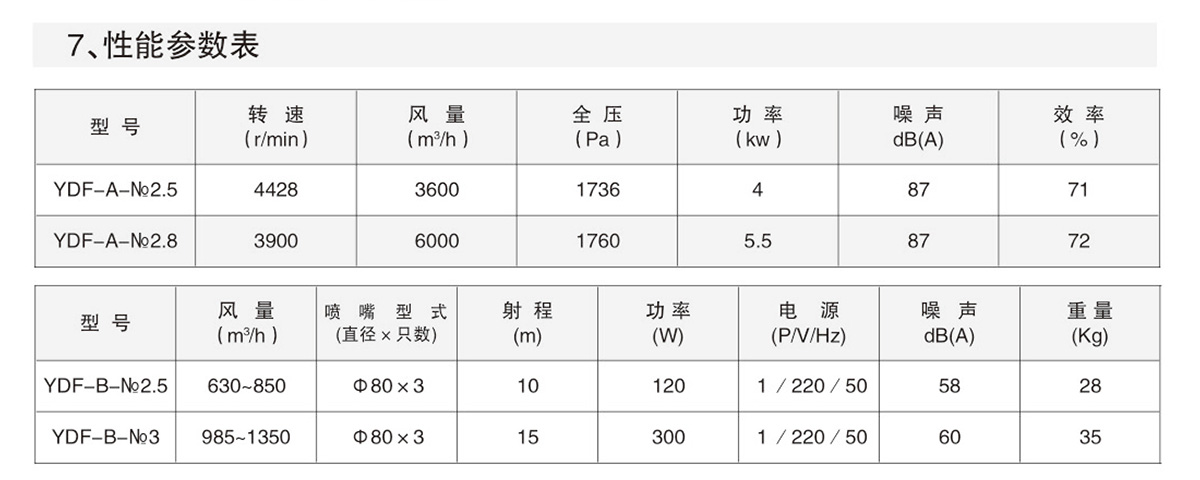

8、外形尺寸及喷嘴安装形式

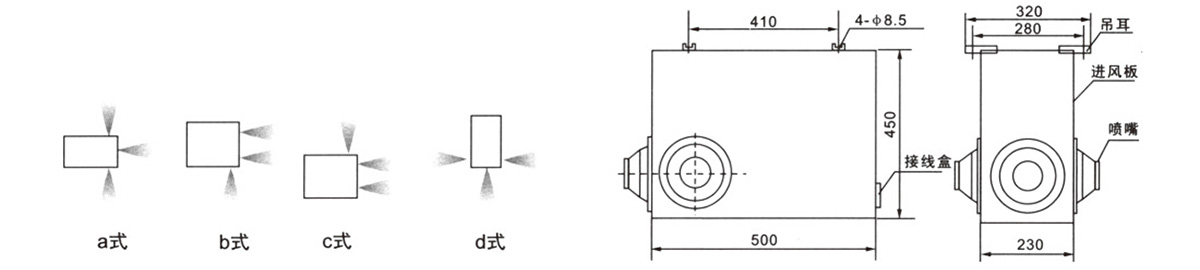

（1）YDF立体诱导风机示意图（万向球形愤嘴）

球形喷口立式诱导风机由离心式通风机、消声机箱、三个万向球形喷嘴组成，回转角度<60°，喷口Φ75×3；主要特点：喷口位置增加8个，可任意调整喷口，适应不同的设计和现场实际需要，机组小型化，风机效率提高。

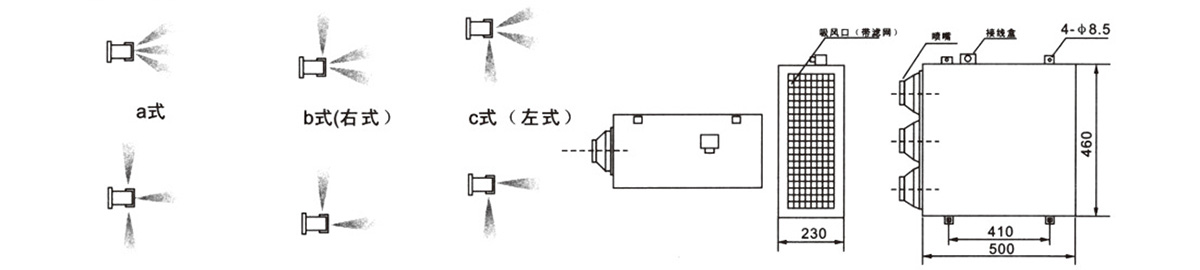

（2）YDF-B卧式诱导风机示意图（万向球形喷嘴）

球形喷口卧式诱导风机机由离心式通风机、消声机箱、三个万向球形喷嘴组成。回转角度<60°，喷口Φ75×3。
主要特点，调节灵活方便回转角大，适用在多种环境安装，外形美观大方。

喷嘴安装形式

（3）YDF-B诱导风机示意图（导管式啧嘴）导管卧式诱导风机由离心式通风机、消声机箱、三种以下导管组成。回转角度<45°，导管长=400mm，Φ80×3，Φ100x2，Φ140x1。主要特点，气流导向准确，喷射间距远，接力传递卷吸量

（4）YDF-C诱导风机可配用万向球形喷嘴或导管式喷嘴，外形见右图。

（5）YDF-C诱导风机示意图

无箱轴流诱导风机由轴流风机、消声器、喷嘴、固定架组成，回转角度<60°，喷口Φ175。主要特点，产品类似隧道射流风机，射程更加长远，适应高大型场所，安装方便。
喷嘴气流线图落

（6）YDF-A系列管道式诱导风机外形尺寸

YDF-A系列管道式诱导风机箱有模具成形框架、离心风机、嵌入式消声静压箱组成，回转角度<45度，喷嘴Φ36°离心风机采用低风量大压力，全压≥1750Pa，风管采用螺旋有压圆管，配装小直径的喷口以超高速的气流传递卷吸量大，喷口自带风量调节阀更能适应各种环境的使用。

9、卧、立式安装示意图

诱导风机组是整个送排风系统的一个重量的中间通风衔接环口，进凤口、排风口位置，诱导风机的安装位置十分重要，直接关系到能否形成合理的气流。理想的布局是让送排风机在空间上形成主气流，通过诱导风机的诱导送风，来完成整个空间的送排风。

10、诱导凤机数量的计算

所需诱导风机的台数，在考虑通风方式（机械送排风，自然进风机械排风），有无隔墙，空间形状的前提下，按每台诱导风机所要承担的面积计算，可参照下表确定。

11、可应用场合简介

1、通风换气效果比较

下图为传统式风管系统与诱导通风系统在CO浓度上的比较：

深色区域显示各不同点的一氧化碳浓度，传统的风管通风系统在车子经过的区域，由于仅为局部换气，CO浓度明显较高，而诱导通风系统，因是全风量换气，平均CO浓度明显较低，且最高的CO浓度出现在近排风设备处，若加装CO感测器，因气流分布均匀，探测效果好，可控制风机的运转状态，以节省电力费用。

2、诱导风机的诱导风量

图：诱导风机不同射程处的轴心速度

根据动量定理及射流理论，诱导风机的诱导风量可用下式进行计算Qx/Qo=X/0.37

注：式中Qx-射程X处射流诱导风量，Qo-诱导风机的风量

当末端风速为0.5m/s，X=10m时，风量为650m³/h-台诱导风机可诱导风量达至17560m³/h

3、应用场合示图

对地下停车场，可有效地排除汽车排放的一氧化碳及其它污染气体，节省层高空间，方便其它管道布置，通风换气的效果比传统的风管通风系统更佳。

体育场馆、室内游戏池、展览中心等高大空间的建筑物，冬季时的热空气下送是个难题，通过使用诱导风机，可有效地解决上部热空气的下送问题，提高底部温度，节省能源，夏季使空调气流组织理想，消除死角，使各部位都能保持舒适的温度。

对于车间、仓库、超市可在通道上方安装诱导风机，有效地组织气流的流动，不形成死角，并且可以随着布局的调整，方便地调整诱导凤机的布置位置。

注意消防通凤时，1、排烟凤机的选用，宜和平时排凤机组结合，机房合用。2、排烟凤管可按"排烟口距防烟分区内最远点的水平距离不超过30m"的原则布置，凤管管径可按规范规定的凤速采确定。

1、概述

1.1.YDF型诱导风机主要用于无风管条件下，将多台诱导风机按一定间离和方向依次排列，以少量高速喷流气体带动诱导周围静止的空气，达到高效经济的通风换气效果。切单独布置在通风死角区，通过诱导风机高速喷流达到稀释废气作用。

1.2YDF型诱导风机根据用户不同的需要可分为两种：A型：管道式诱导风机，由高压风机、小口径螺旋风管和喷嘴组成；B型：自带喷嘴小型诱导风机，自带挠性风管、喷嘴，可由多台诱导风机组成一个诱导系统。

1.3根据用户需要可配污染物浓度感应装置和控制器，实现自动控制（智能型诱导风机）。
