PYHL-14A、HL3-2A系列节能消防排烟混流风机

产品介绍
产品特点
型号说明

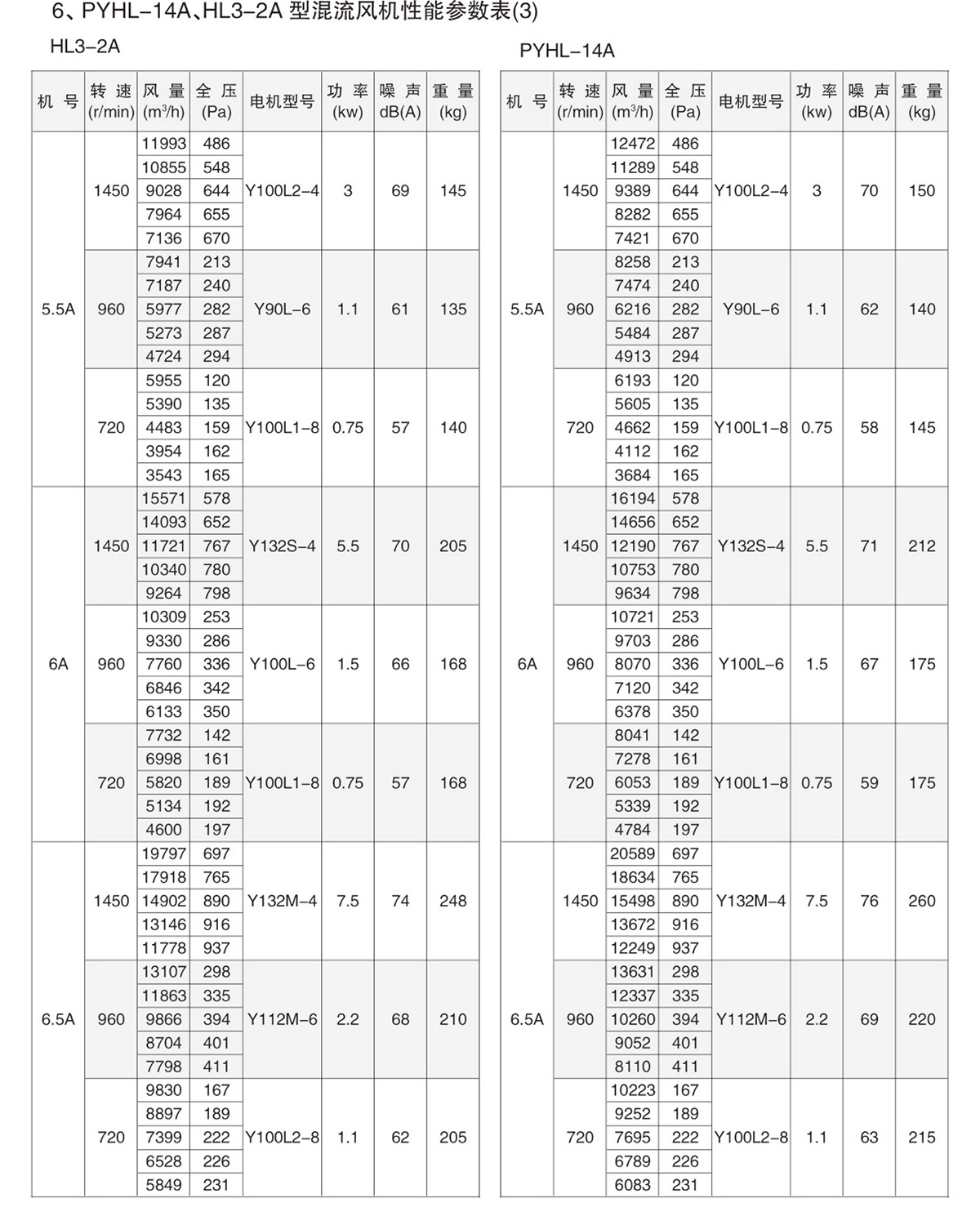

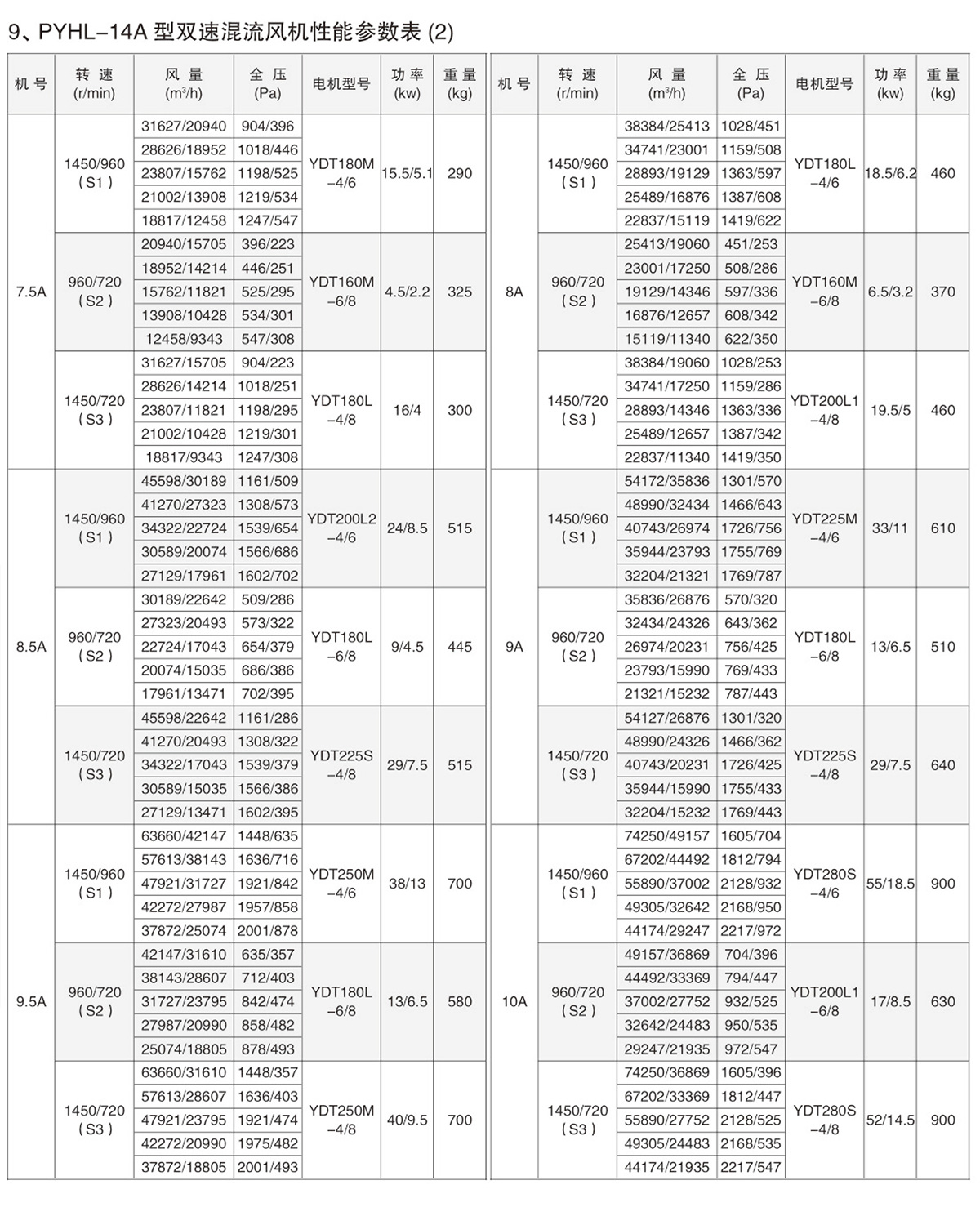

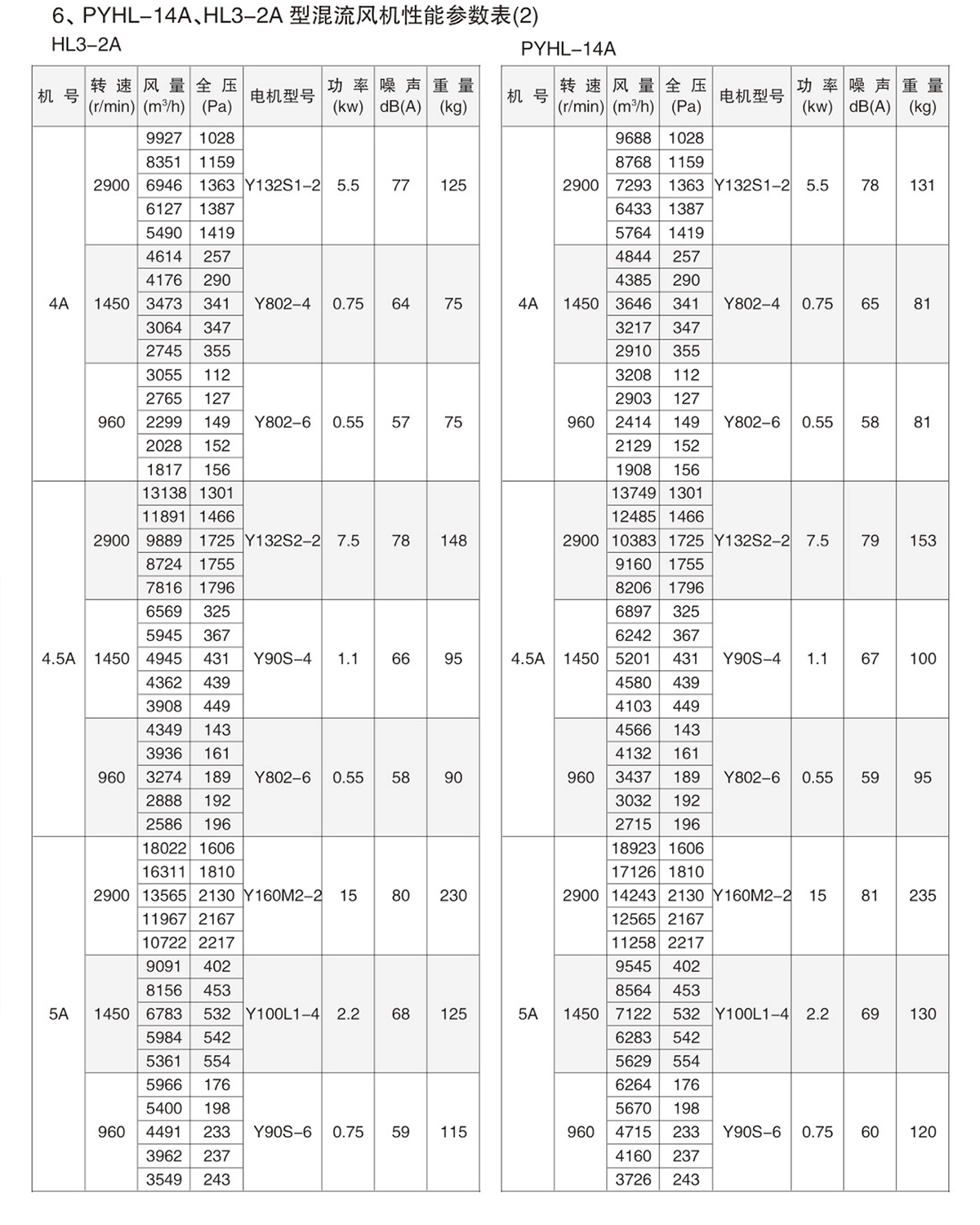

参数表格

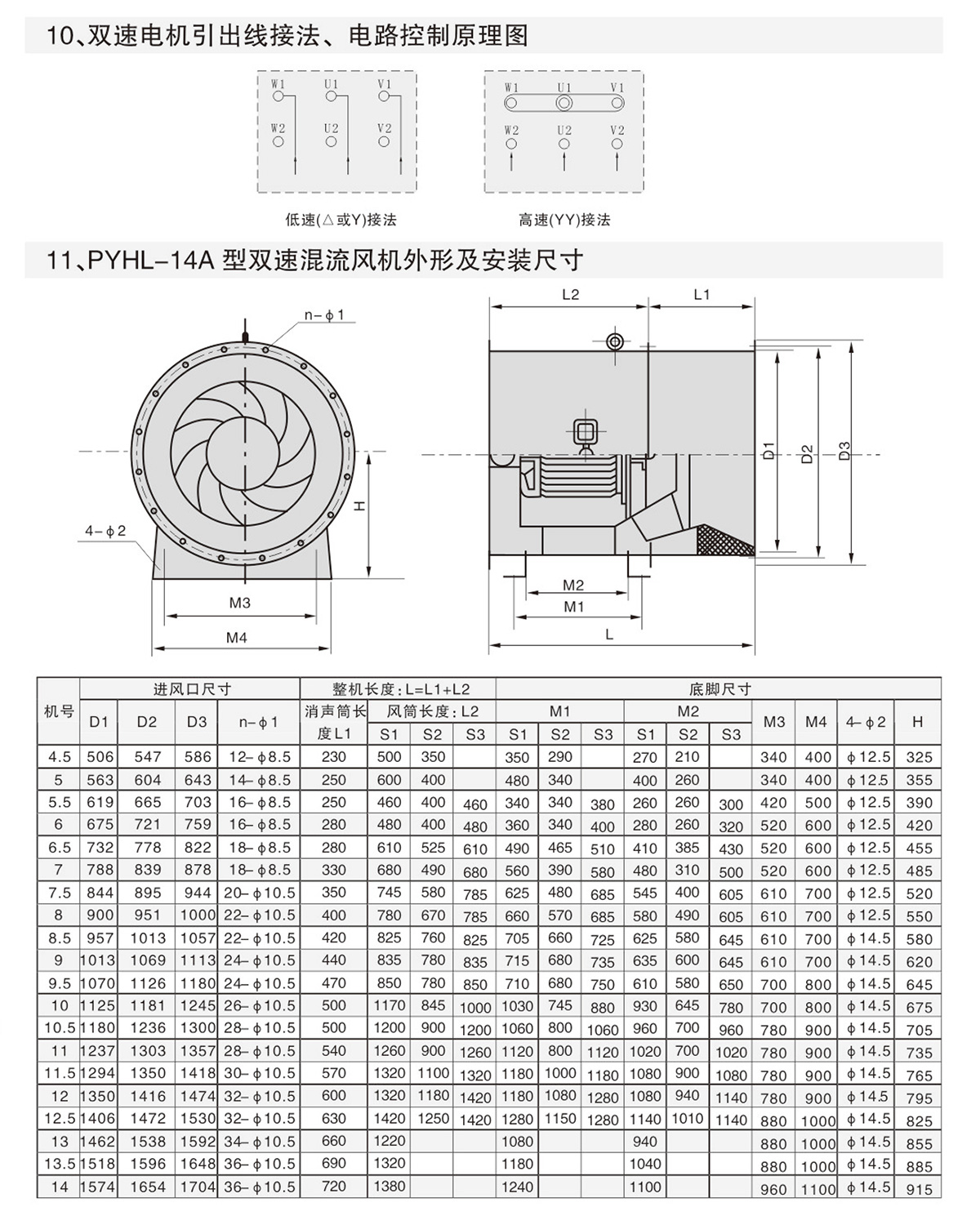

安装尺寸
概述及其他

2、工作条件

工作温度:-20~+80℃(可连续运转);

耐高温:100℃(可连续运转20小时);
300℃(可连续运转60分钟);

湿度:小于90%;

介质条件:空气(含尘量不超过100mg/m³);

工作电源:三相、380V50Hz。

注:耐高温条件仅用于PYHL-14A型消防高温排烟混流式风机。

3、应用

风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、体育馆、地下室等通风换气场所,最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。PYHL-14A型可用于通风排烟两用。

4、风机配置

4.1.标准配置

●叶轮;

●机壳(风筒、导叶、内筒、电机支架);

●电机;

●进风口消声段;

●底脚;

●冷却叶轮、冷却风管(仅PYHL-14有)。

4.2.备选件及附件(订货时注明是否购买)

※减振设备;

※控制箱;

※网罩;

※对接法兰。

5、加工工艺

5.1.风机叶轮为钢制,轮毂液压拉伸成型,叶片与轮毅焊接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。

5.2.风筒外筒法兰为采用整体翻边旋压而成,喇叭形消声器内层为镀锌消声微孔板,夹层为超细玻璃棉,进一步有效的降低了风机噪声。





1、概述

1.1.HL3-2A型混流风机,叶轮采用子午加速特点的锥面扭曲形叶片在轮毂上焊接而成,进口处采用流线喇叭形消声器与风筒联接成整体,内装有导叶,具有良好的气流分布,压力稳定,是一种介于轴流和离心风机间的新型风机。

1.2.PYHL-14A型混流风机是在HL3-2A风机上改进,电机采用耐高温的电机,并配设专门的电机冷却系统,产品经国家消防装备监督质量检验中心按GA211-1999消防排烟风机耐高温试验方法》进行耐高温试验,可在介质温度300℃高温条件下连续运转60分钟以上,100℃温度条件下连续运转20小时/次不损坏,可用于通风排烟两用。

1.3.风机按机号分为2.5A~14A共24种规格,系列风量范围从450~135000m³/h,全压范围从50-1900Pa。

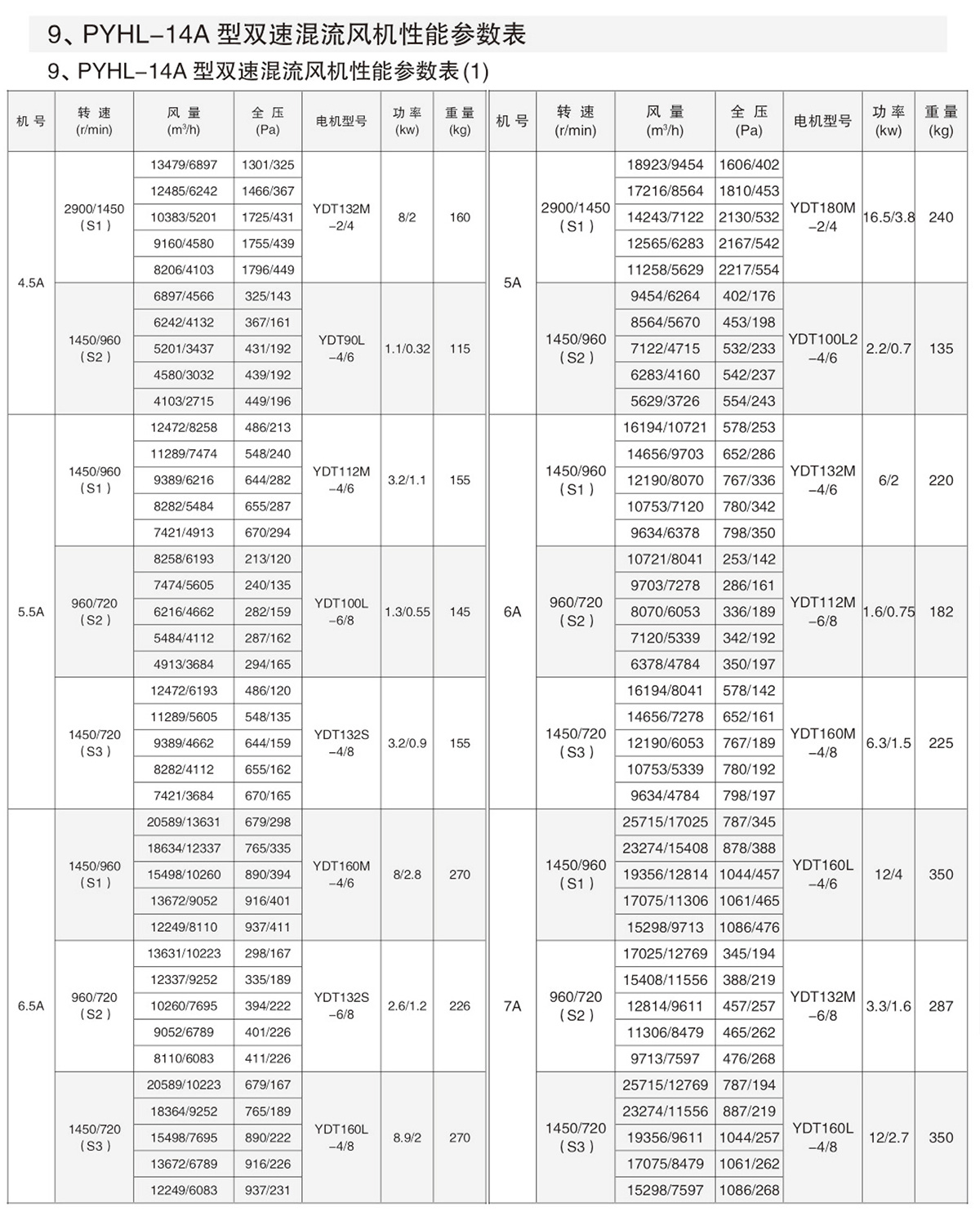

1.4.为了满足用户对不同工况点性能调节的需要,风机可在原基础用配用双速电机,可两档调速,根据不同的变速比,可分为S1、S2、S3,三种类型;也可配用变频电机和变频控制器,实现无级调速,建议调节频率锁定在25Hz~50Hz。
