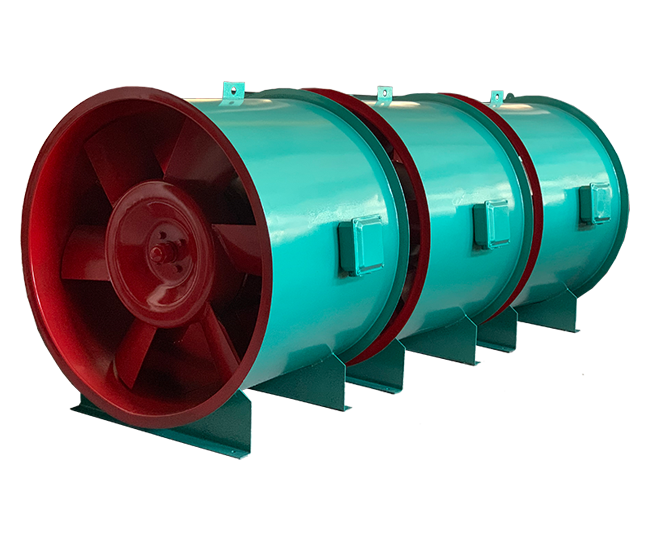

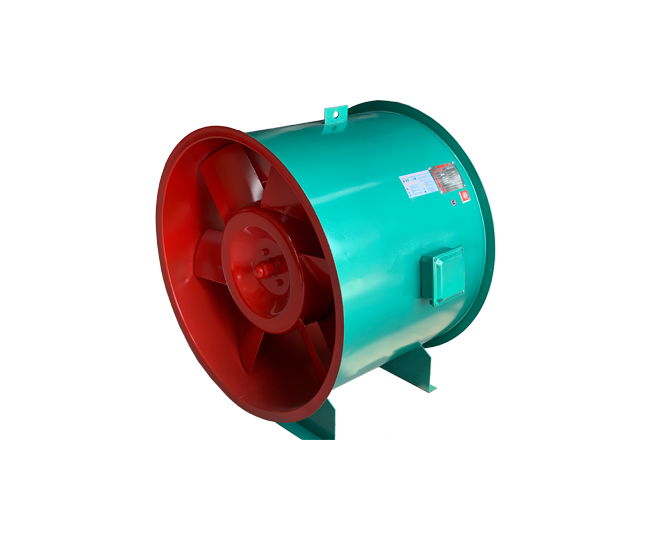

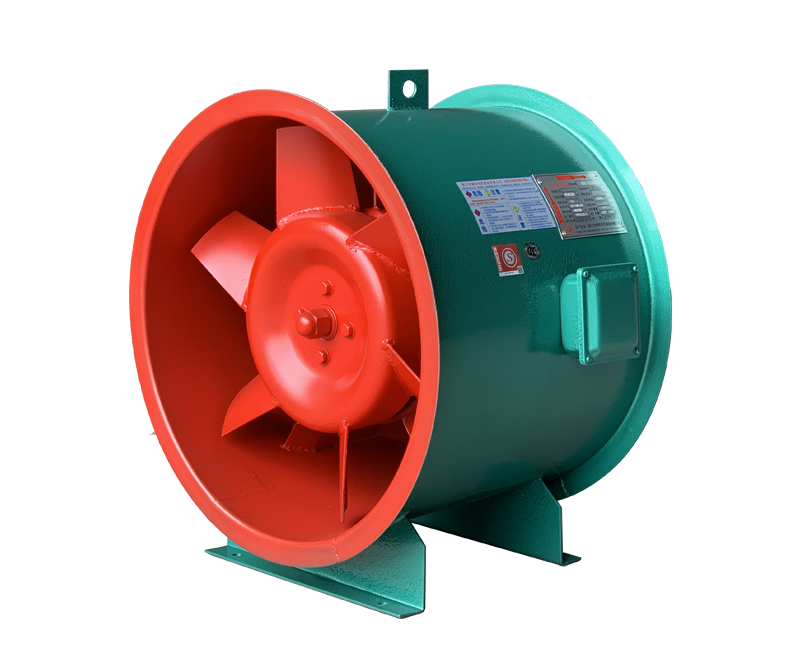

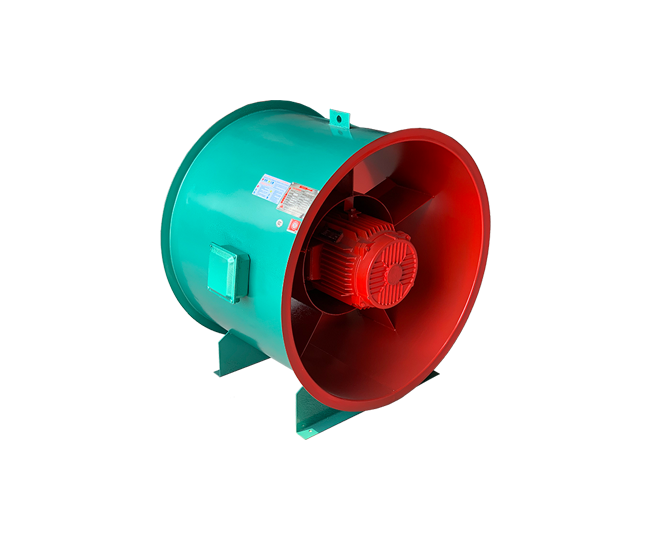

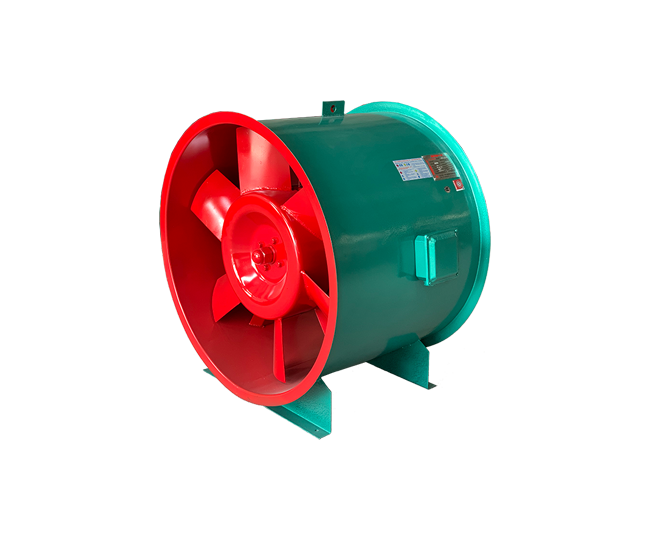

HTF系列消防高温排烟轴流风机

HTF(GYF)系列消防高温排烟专用风机系国家级“星火”项目产品,由上海同济大学、浙江大学与本公司联 合研制共同开发,具有性能优良、耐高温性能良好、效率高、占地比离心风机少、安装方便等特点。



工作温度:-20~+60℃(可连续运转)
耐高温:100℃(可连续运转20小时>,300℃(可连续运转60分钟);
湿 度:<90%
介质条件:空气(含尘量不超过l00mg/m³)
工作电源:三相、380V/50HZ

产品介绍
产品特点
型号说明

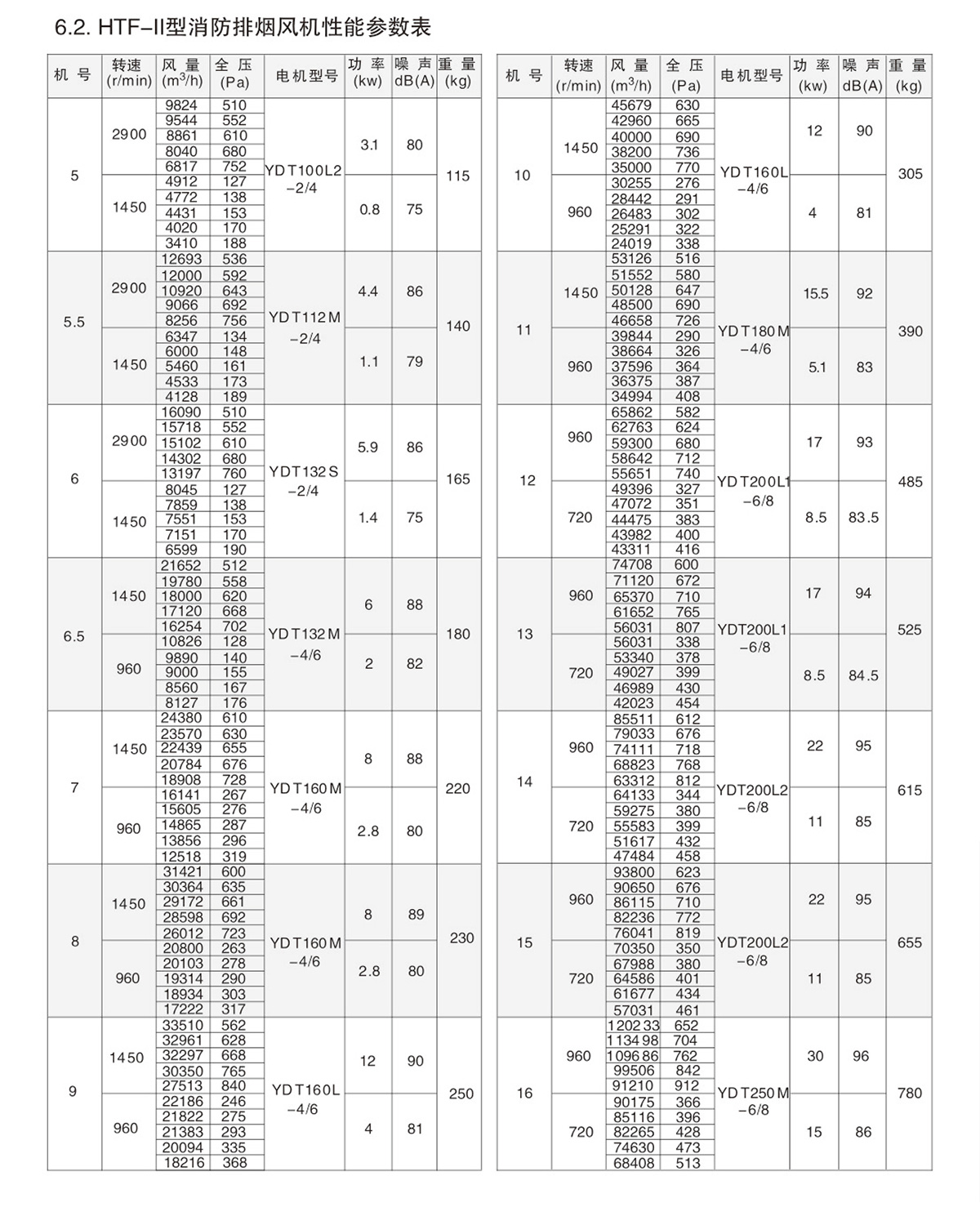

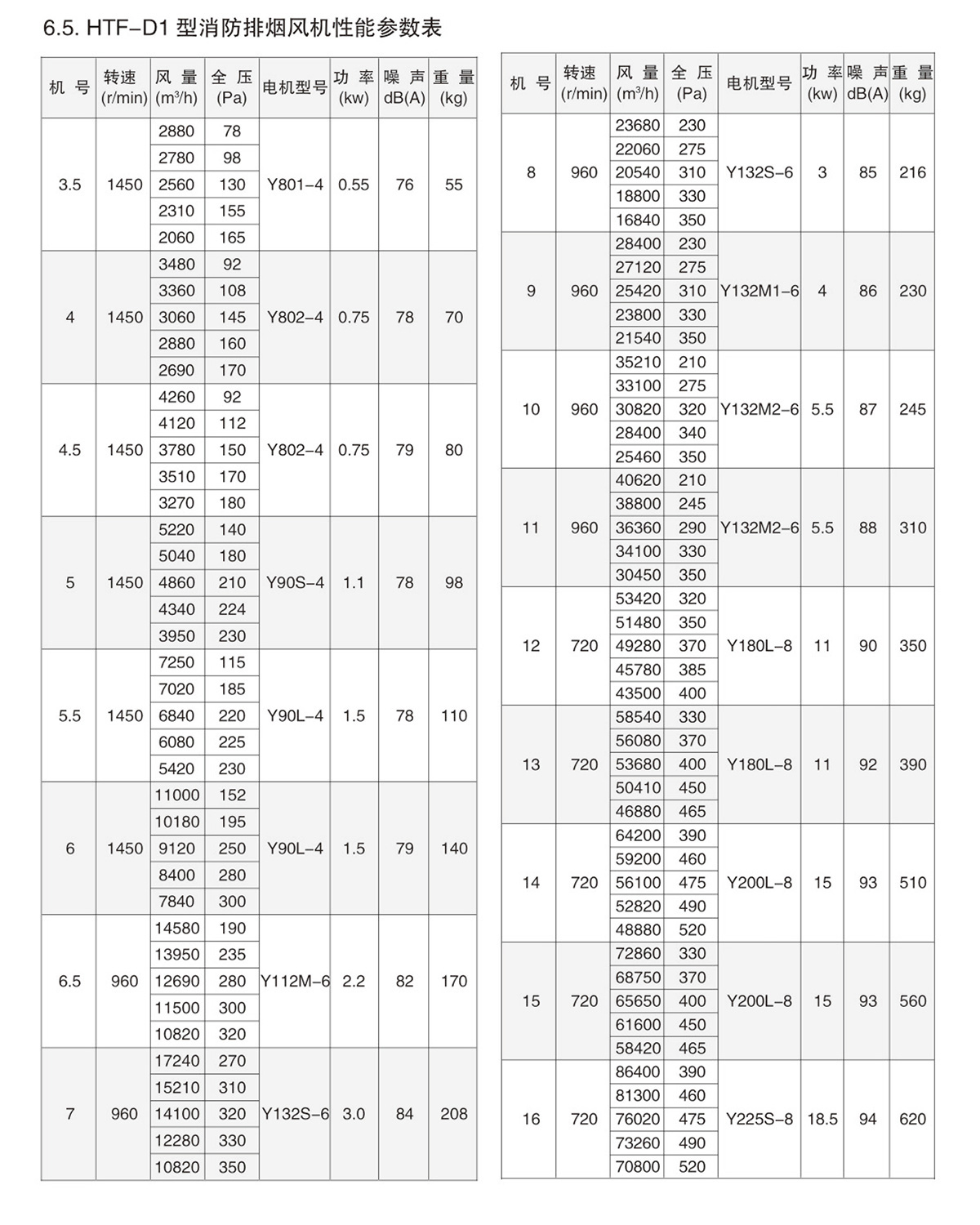

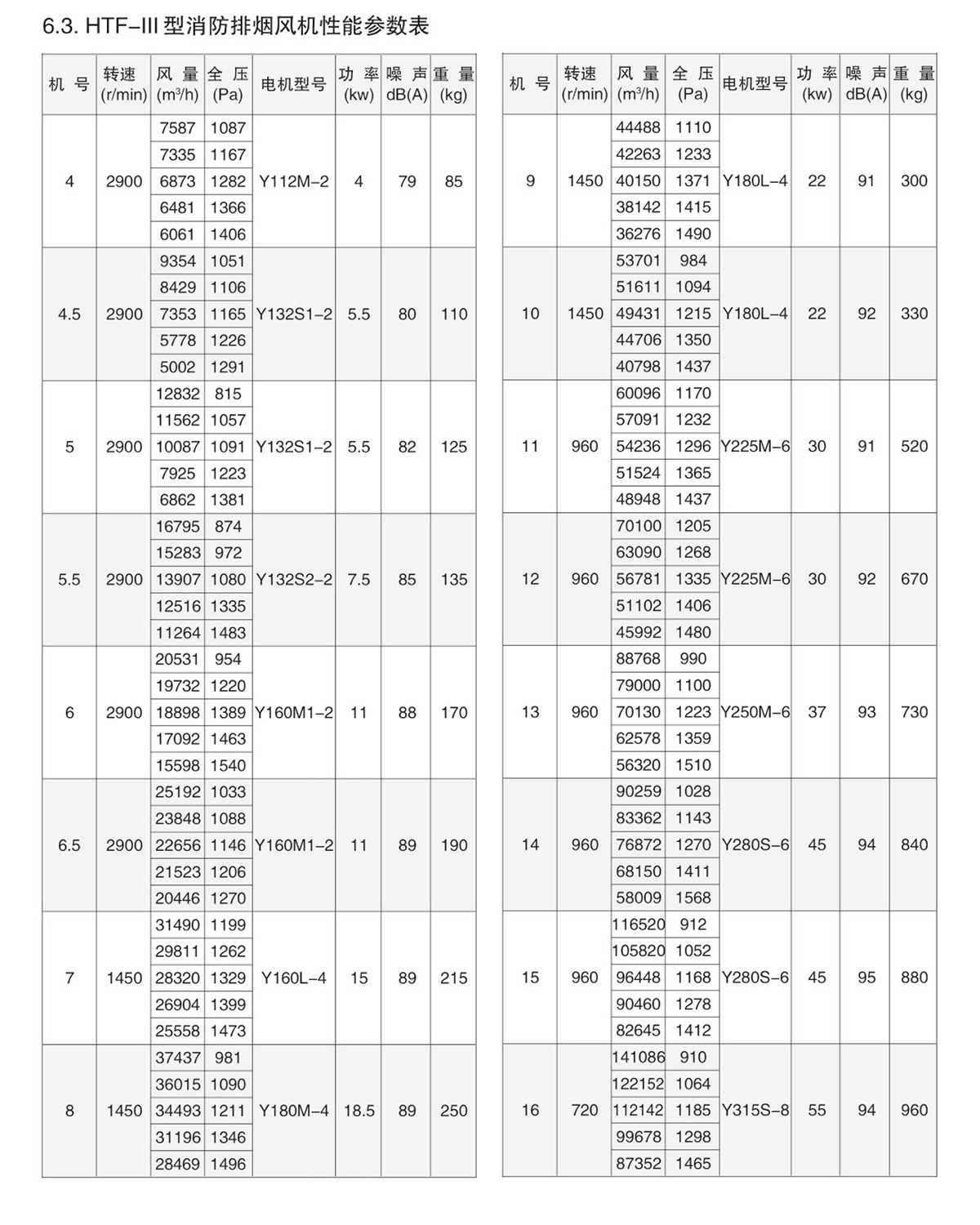

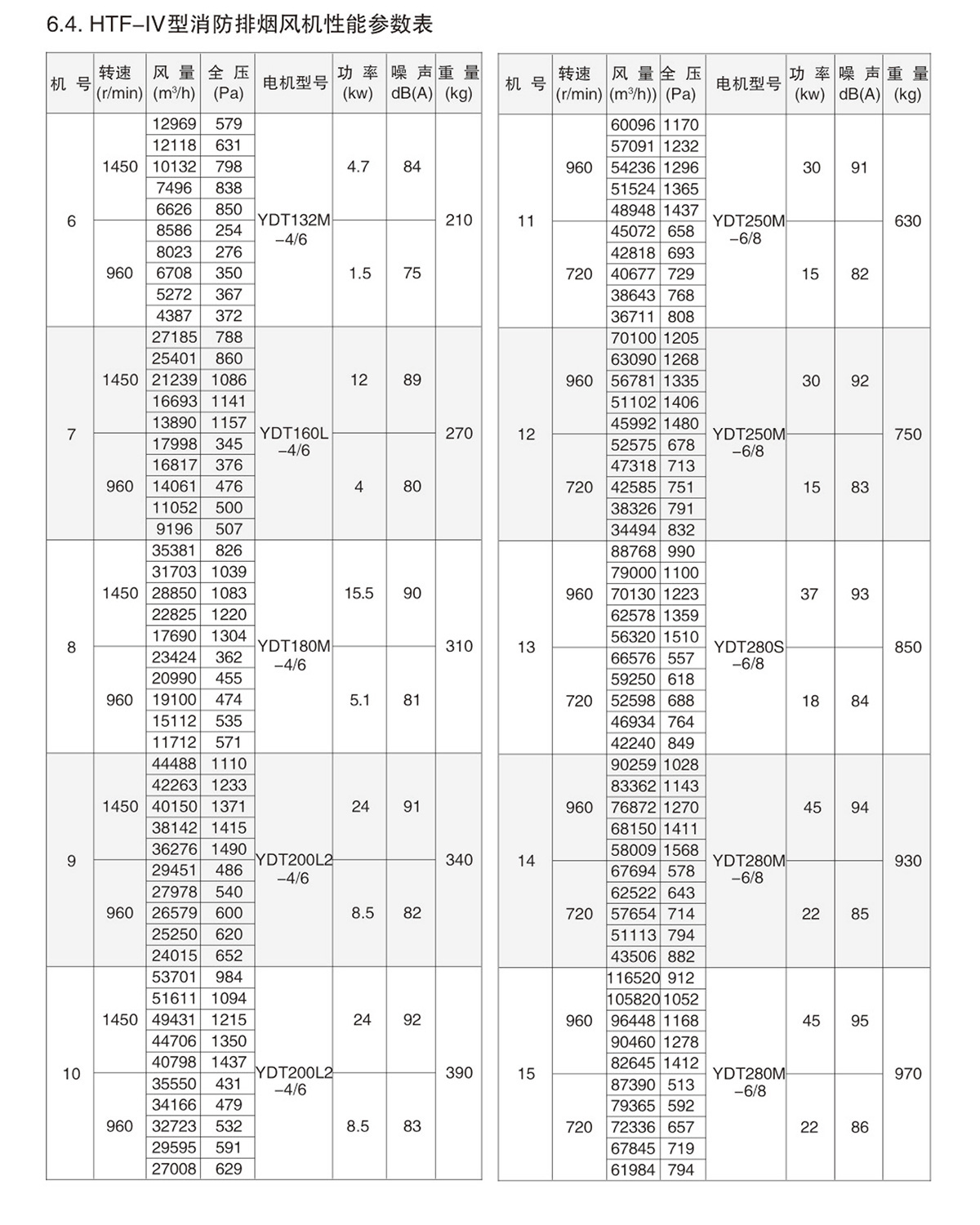

参数表格

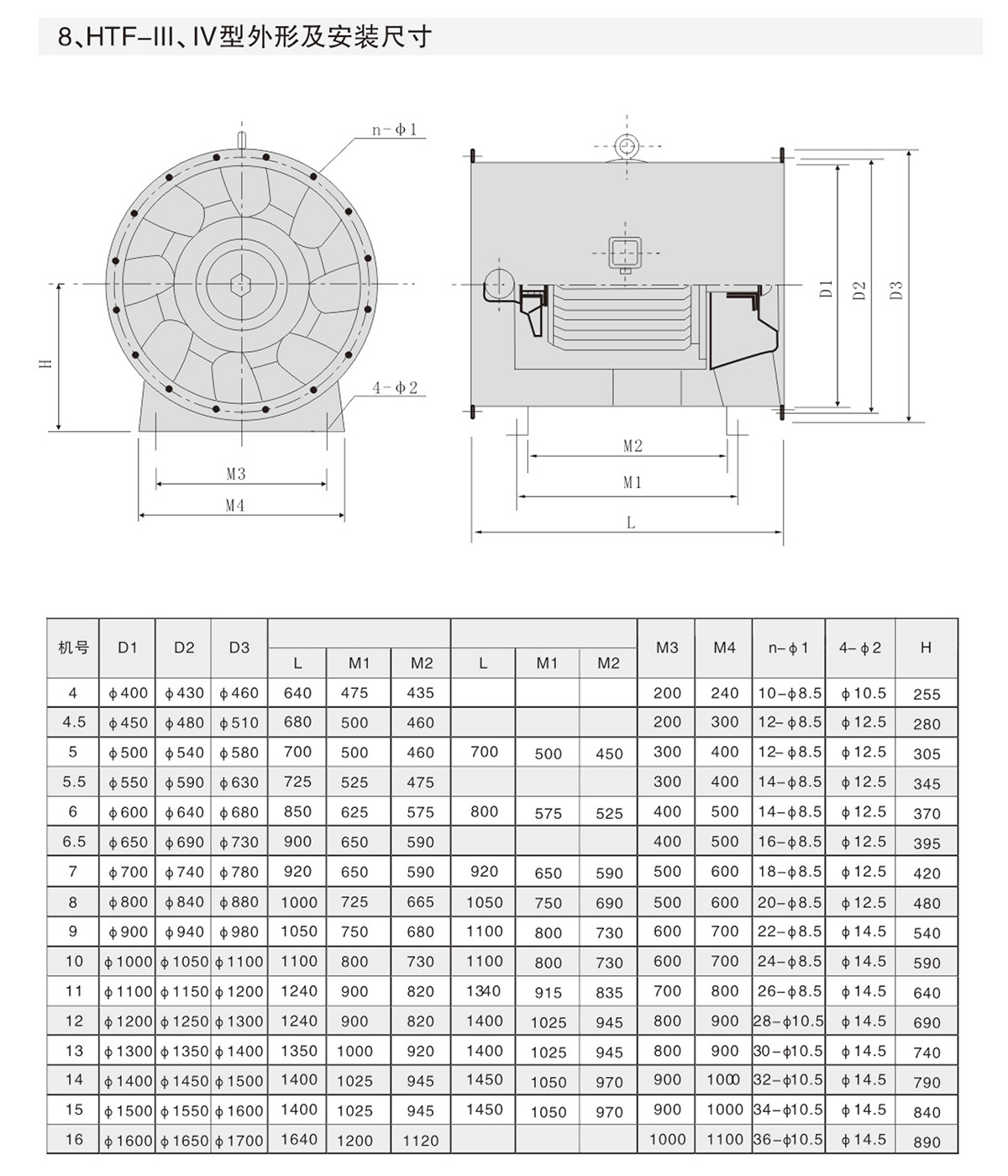

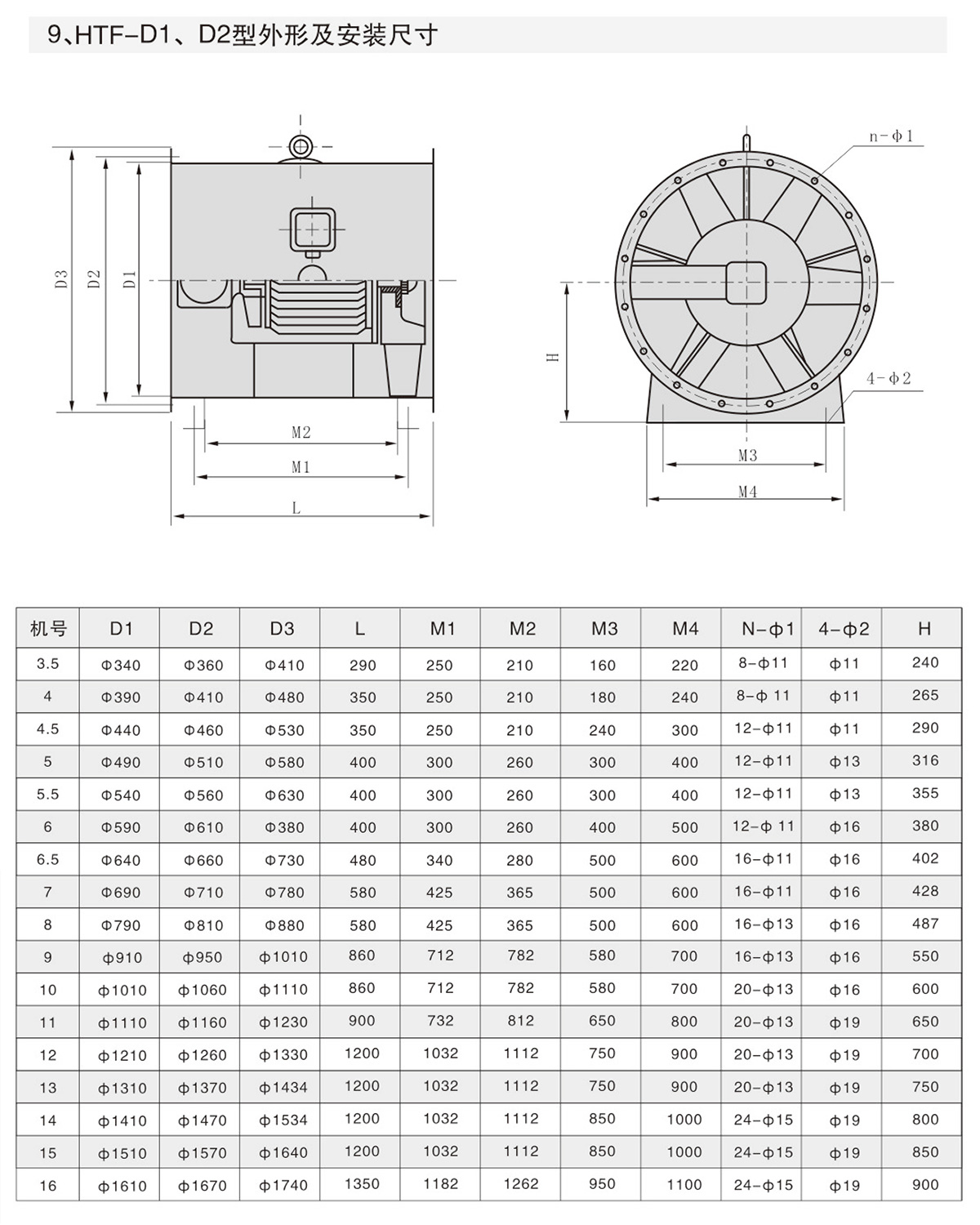

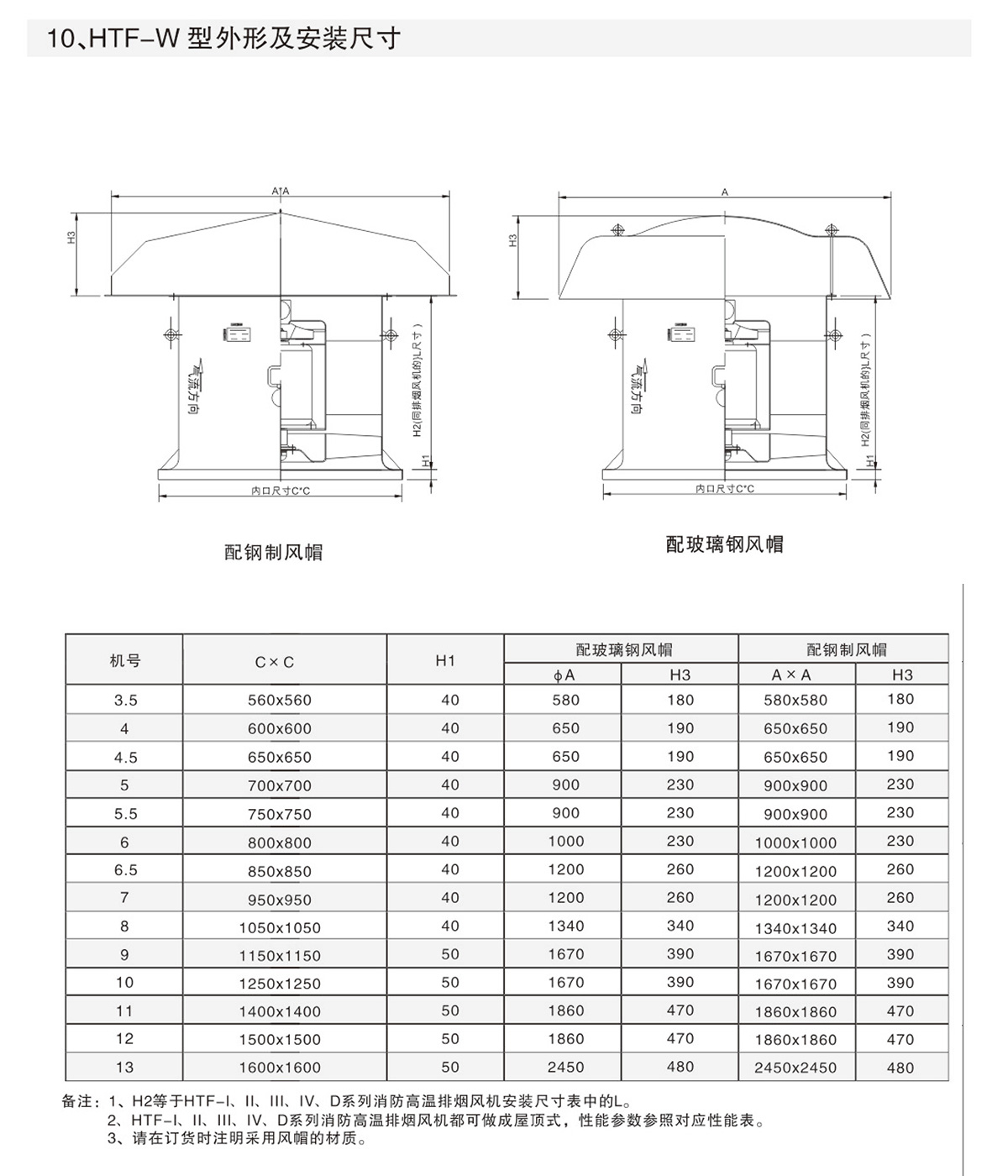

安装尺寸
概述及其他

2、工作条件

工作温度:-20~+60℃(可连续运转);

耐高温:100℃(可连续运转20小时),300℃(可连续运转60分钟);

湿度:<90%;

介质条件:空气(含尘量不超过100mg/m³);

工作电源:三相、380V/50Hz。

3、风机应用

风机可广泛应用于高层建筑、烘箱、地下车库、隧道等通风排烟场所。

4、风机配置

4.1.标准配置

●叶轮;

●机壳(风筒、导叶、内筒、电机支架);

●电机;

●冷却叶轮;

●底脚;

●冷却风管。

4.2.备选件及附件(订货时注明是否购买)

※减振设备;※控制箱;※网罩;※对接法兰。

5、加工工艺

5.1.风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成形,叶片与轮毂焊接装配成形。
叶轮经静、动平衡校正,平衡精度不大于G5.




1、概述

1.1.HF型消防高温排烟轴流风机,其基本形式为轴流式结构,采用耐高温电机,配设专门的电机冷却系统,产品经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验,在介质温度300℃高温条件下连续运转60分钟以上,100℃温度条件下连续运转20小时/次不损坏,可用于通风排烟两用。

1.2产品分类

●按安装方式分:卧式和屋顶式(W型)。

●按风量风压分:常压型有Ⅰ型、Ⅱ型(双速);中压型(叶轮为斜流式)有Ⅲ、IV型(双速);低压型有D1、D2型。

●按调速方式分:单速、双速、变频(采用变频电机,配变频控制器,实行无级调速,以适应不同工况,建议调节频率锁定在25Hz~50Hz)。

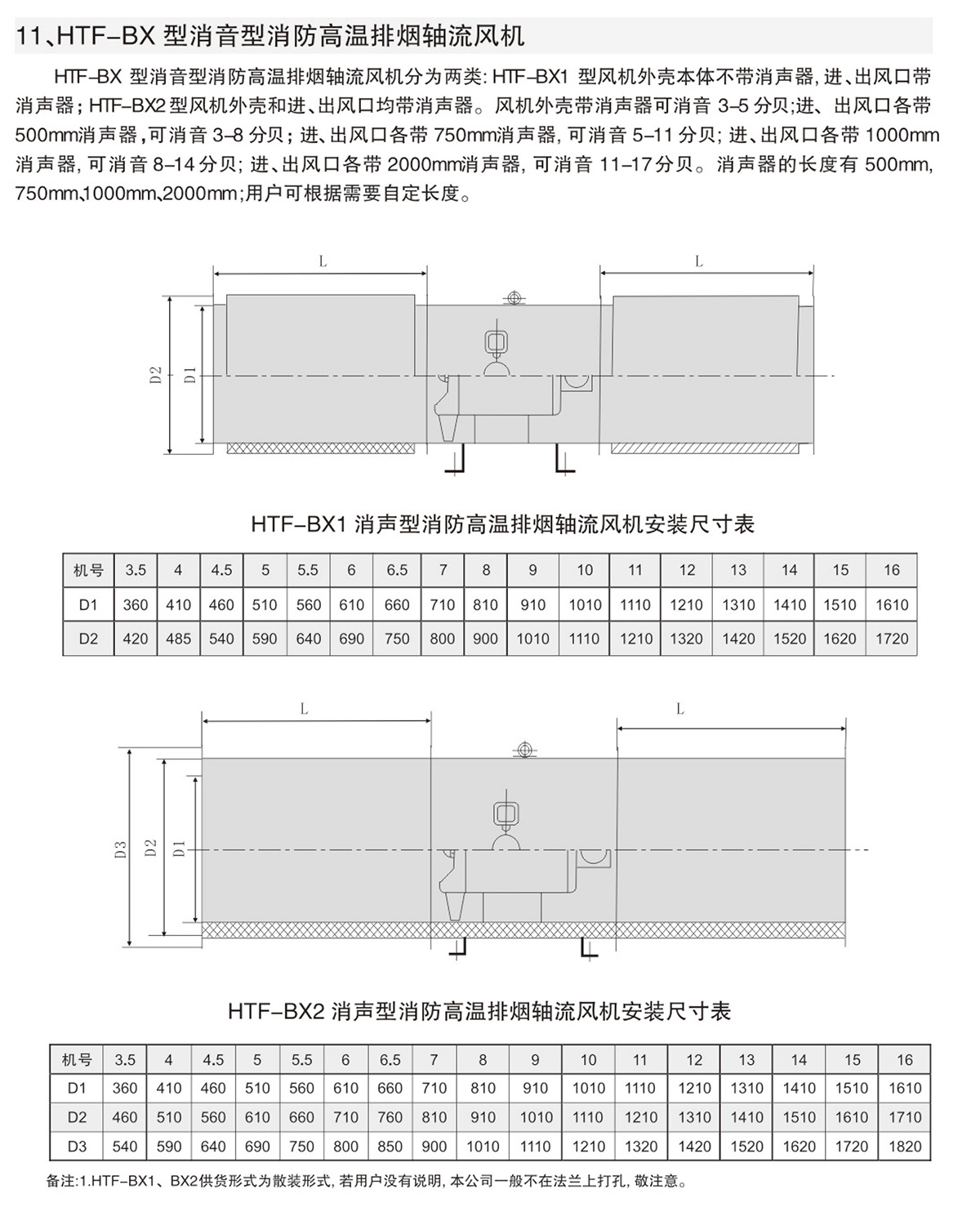

1.3.为适应不同场所噪声要求,风机均可配不同长度消声器,也可做成包覆式。
