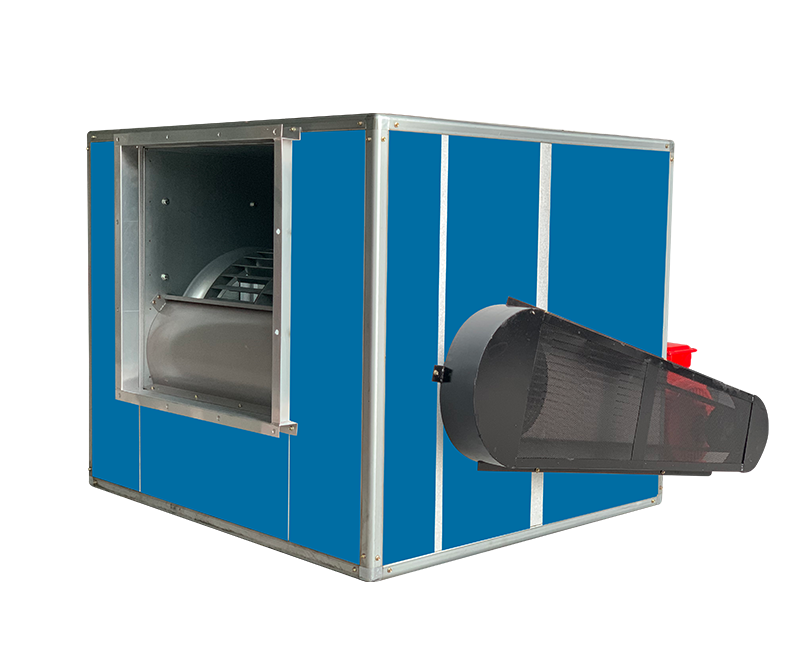

HTFC型柜式离心风机-A式

3、风机应用

风机可广泛应用于宾馆、饭店、礼堂、影剧：、地下室、工矿企业、办公楼等场所通风排烟，特别是需要低噪声、大风量通风排烟。

4、风机配置

4.1标准配置
●叶轮；
●皮带轮、皮带；
●机壳（机壳、集流器、支架）；
●皮带罩（仅A式）；
●电机；
●消声型箱体；
●轴承（带壳）；
●电机调节道轨；
●主轴；
●进出口法兰。

4.2备选件及附件（订货时注明是否购买）
※减振设备；
※消声器；
※过滤器；
※控制箱；
※对接法兰；
※电机防雨罩（仅A式）。

5、加工工艺

5.1.风机叶轮、机壳为优质镀锌板，全部模具化生产，采用铆接、咬接等手段，表面清洁平整，不存在焊接变形现象。

5.2.风机消声型箱体采用框架，箱板拼装设计、框架采用先进的金属冷弯机组一次拉伸而成（也可根据用户需要采用铝合金型材），箱板为彩涂板，表面清洁美观、耐腐蚀性强，内层为镀锌消声微穿孔板，夹层超细玻璃棉，可进一步降低噪声。产品可进行拆装，现场安装。

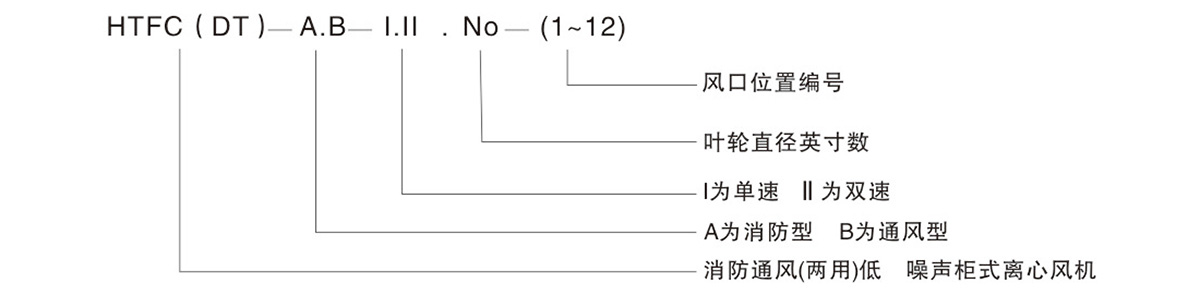

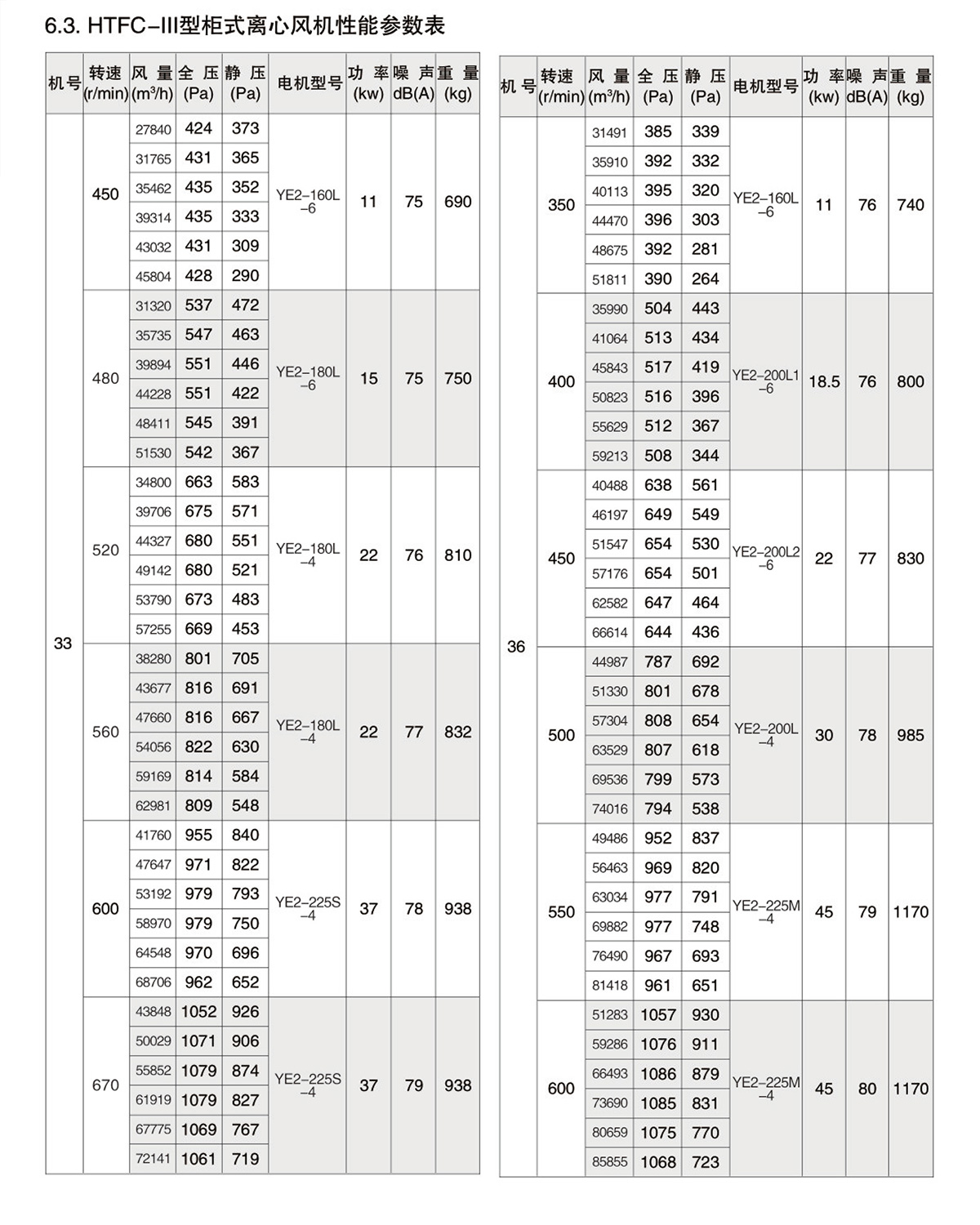

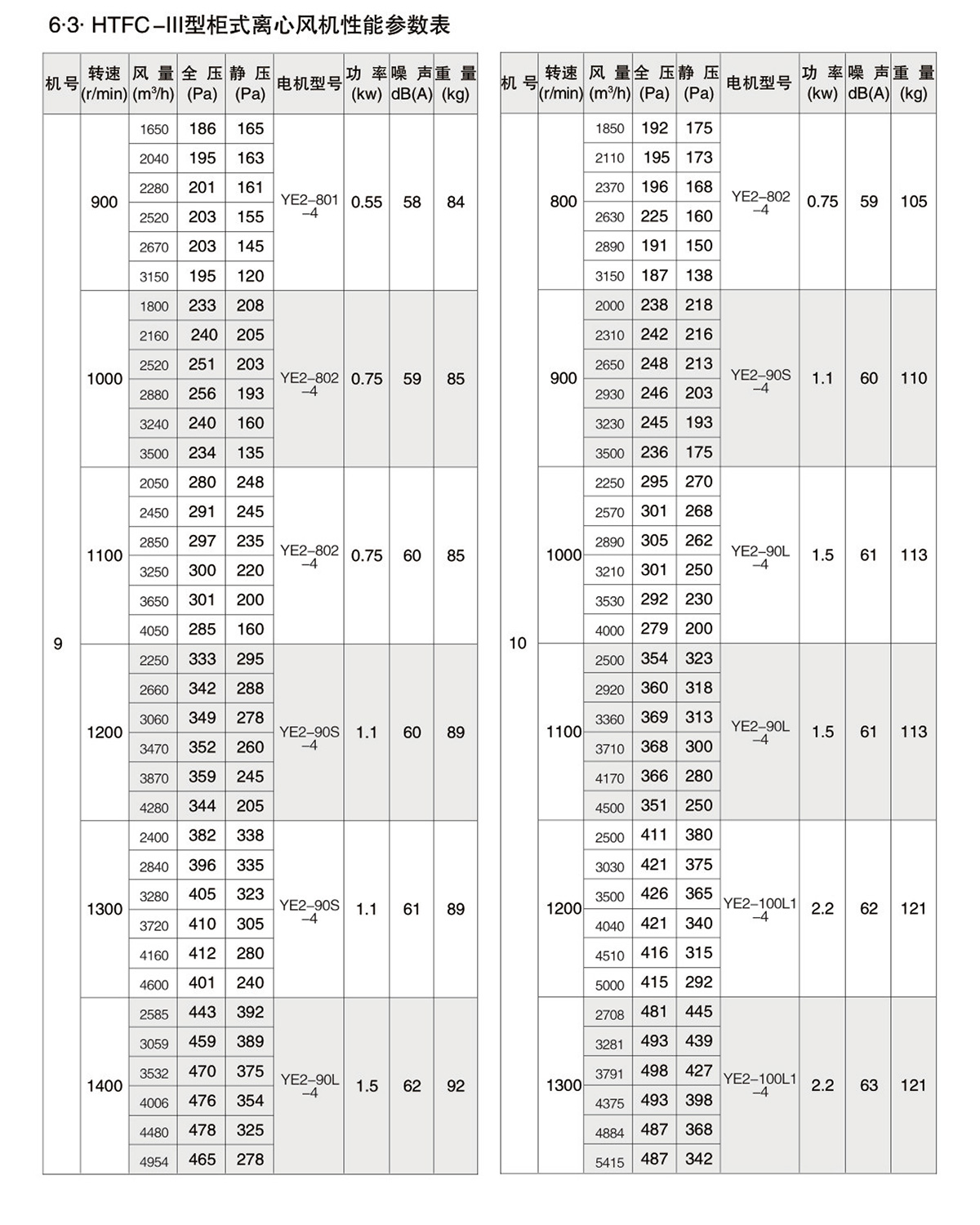

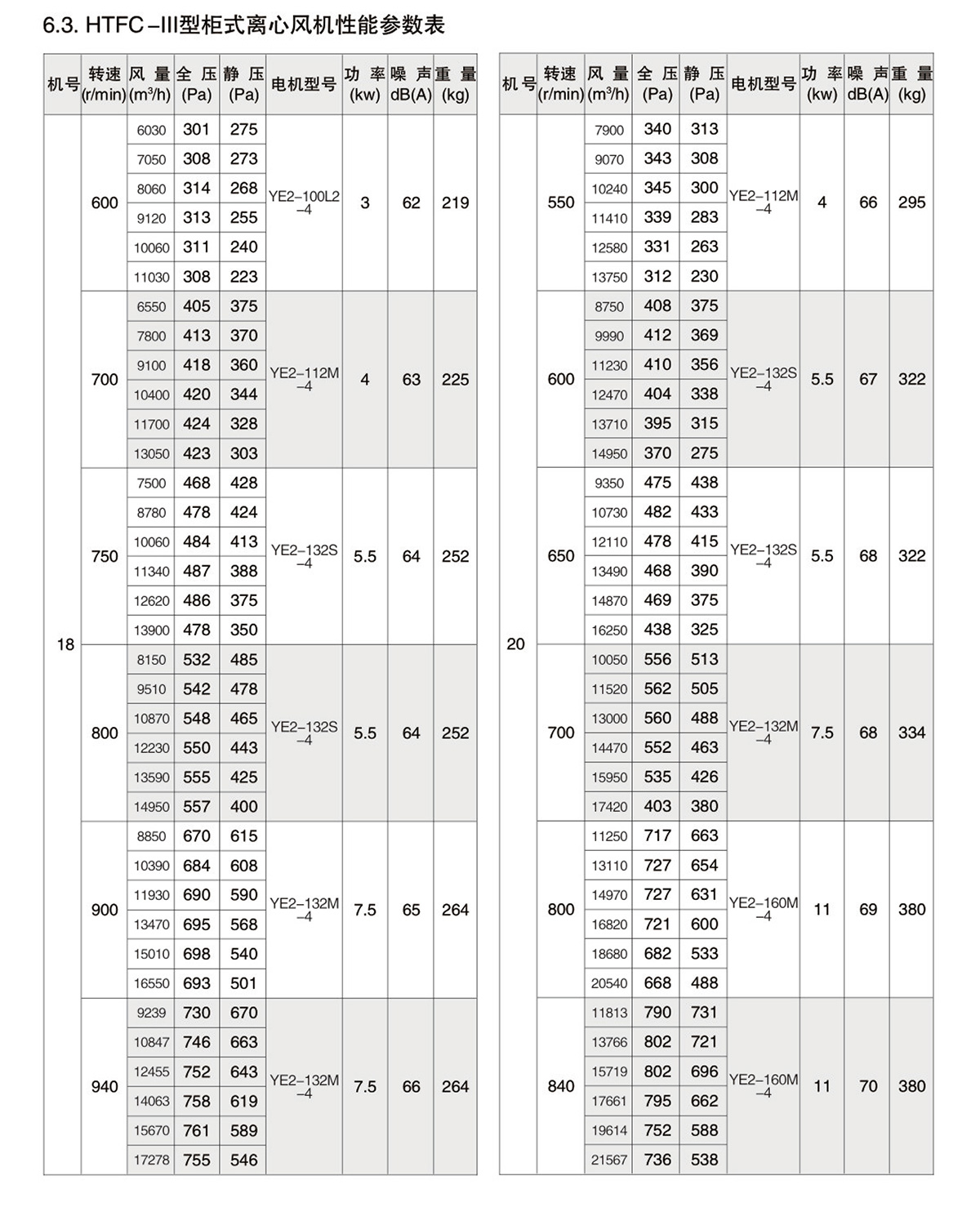

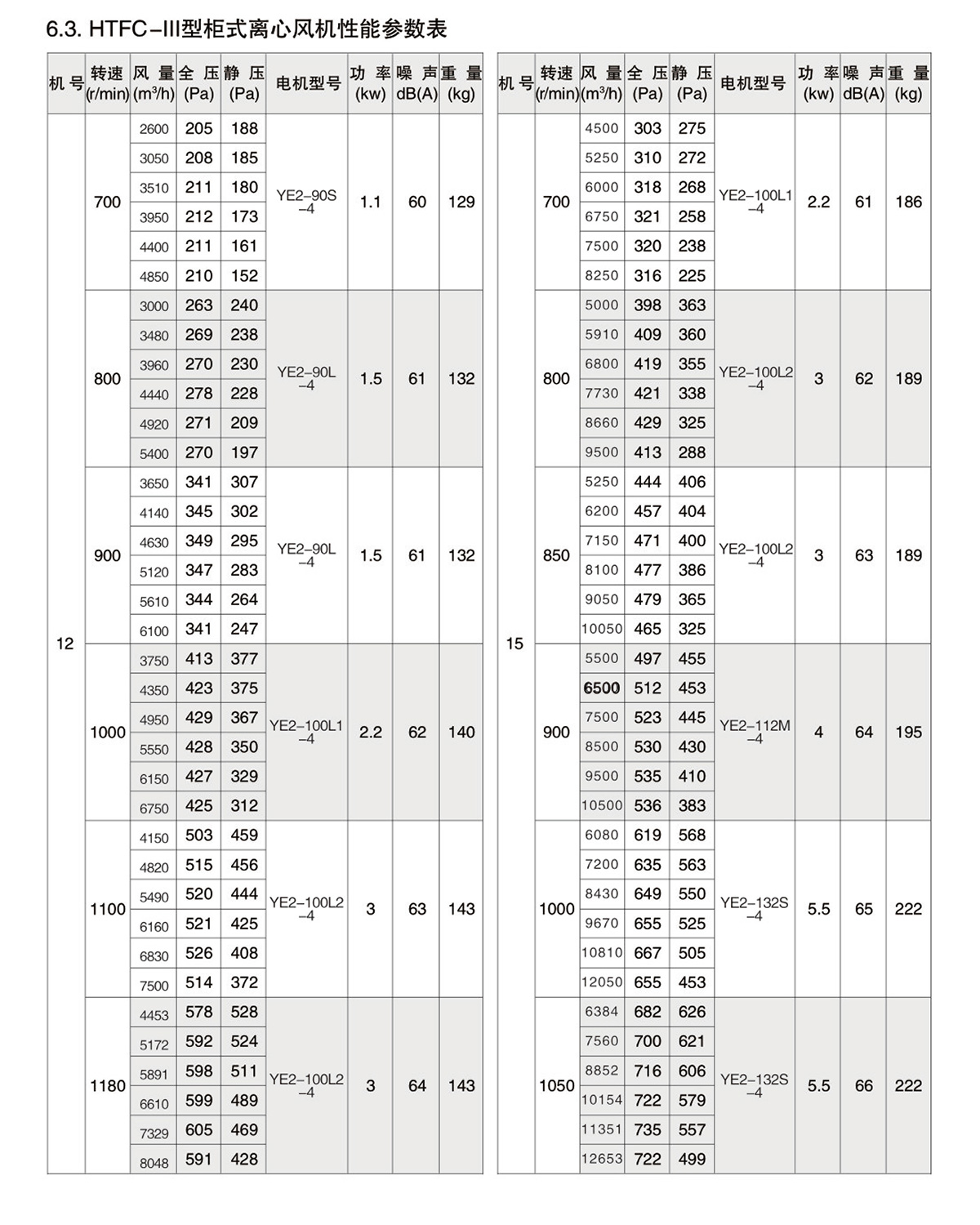

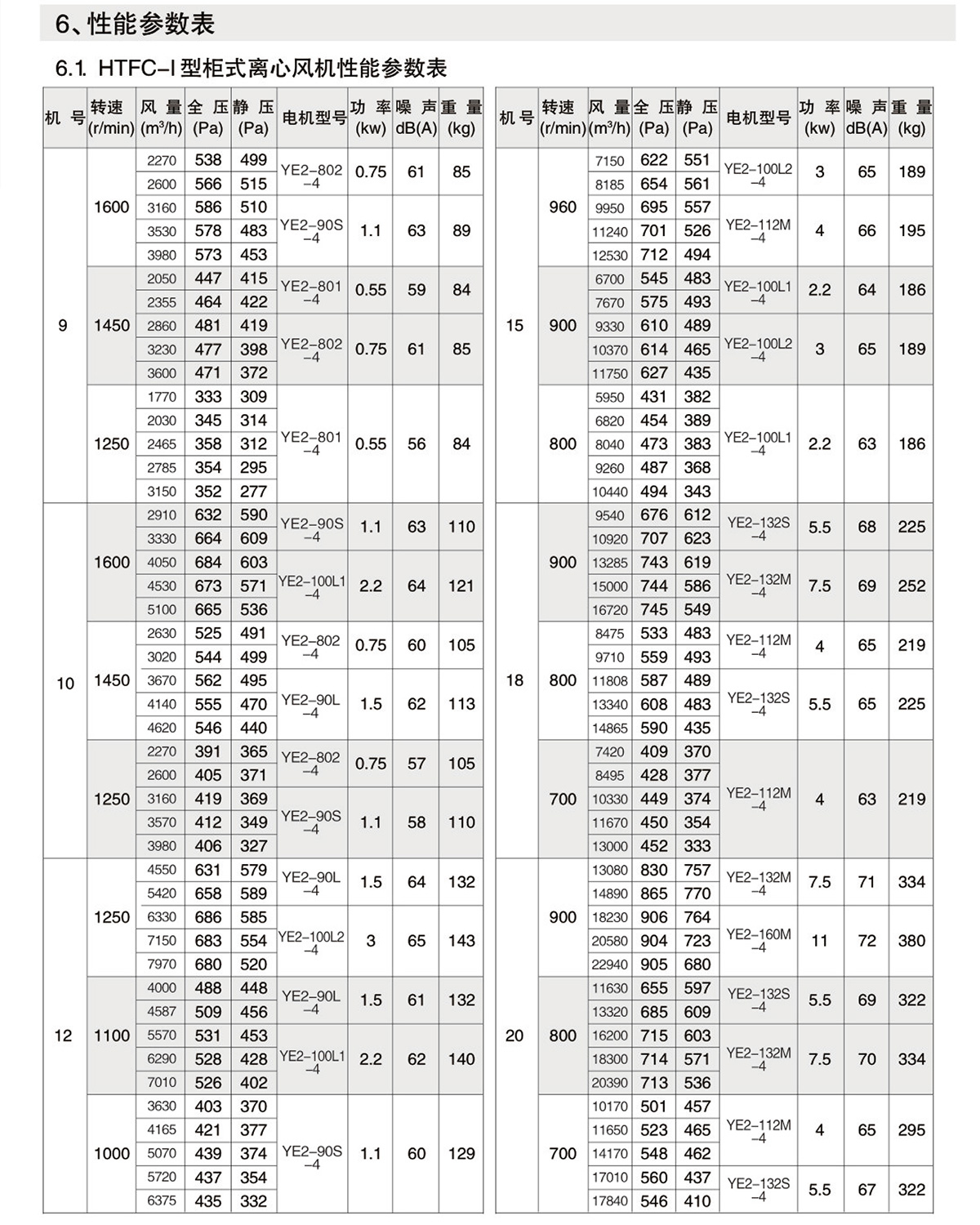

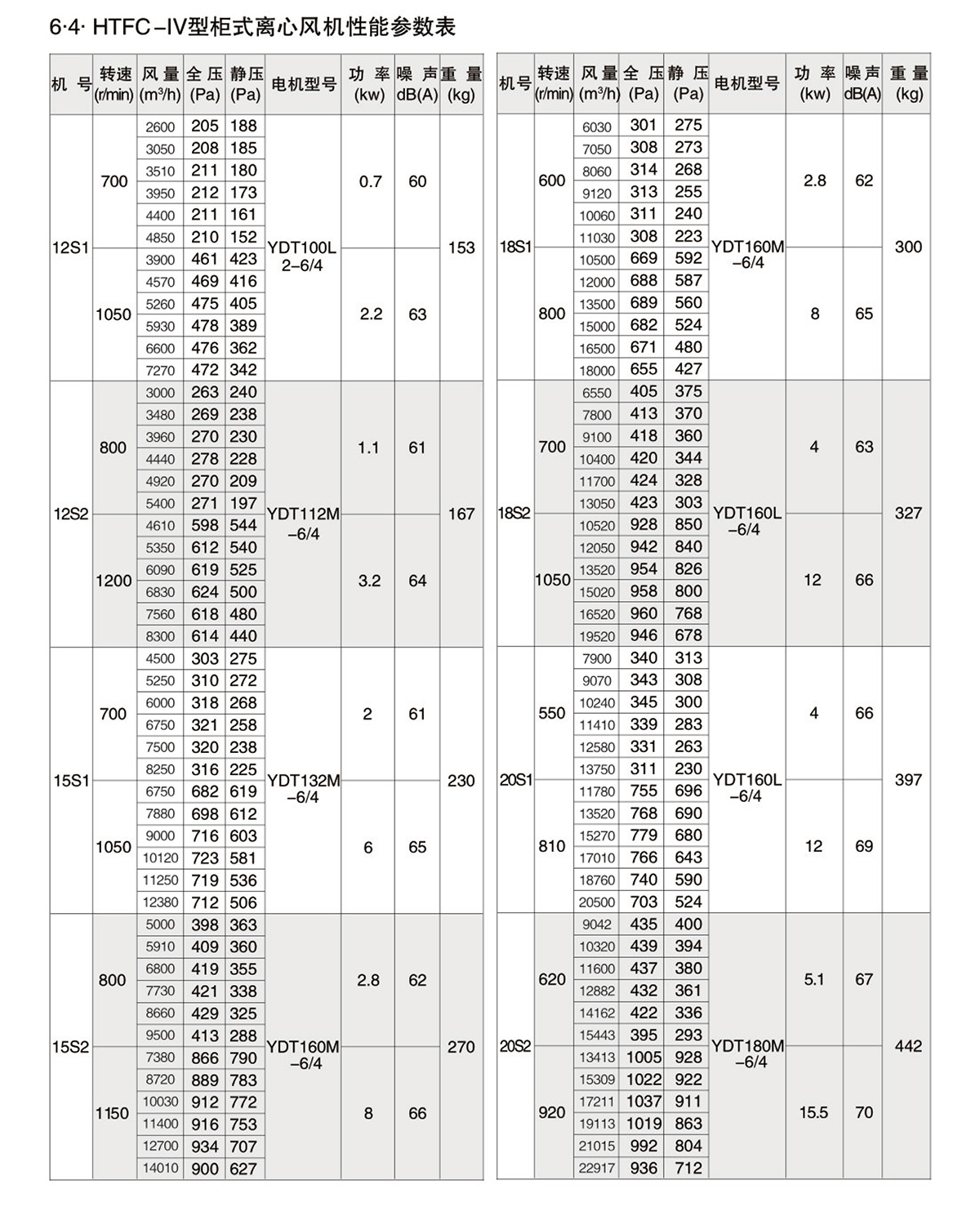

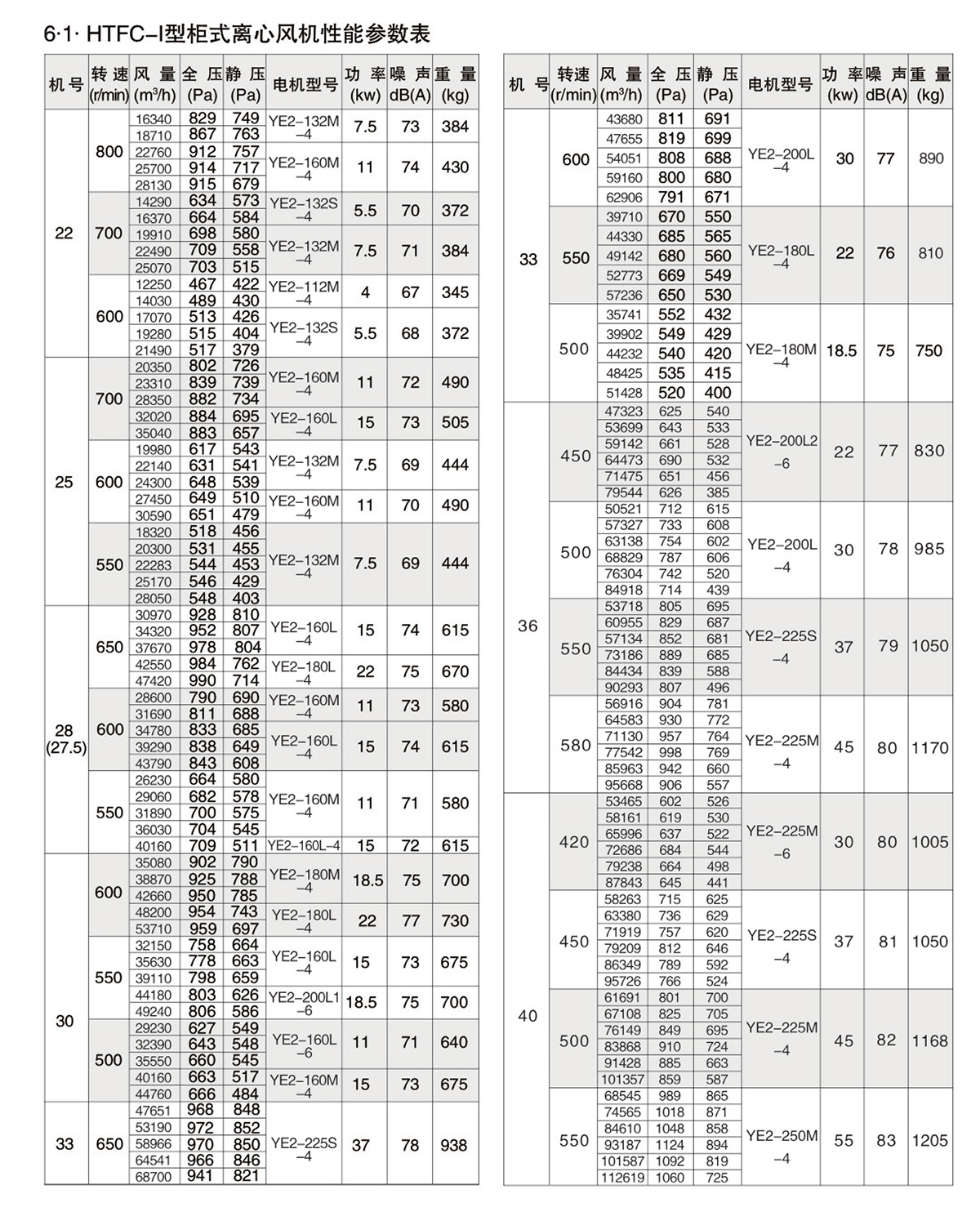

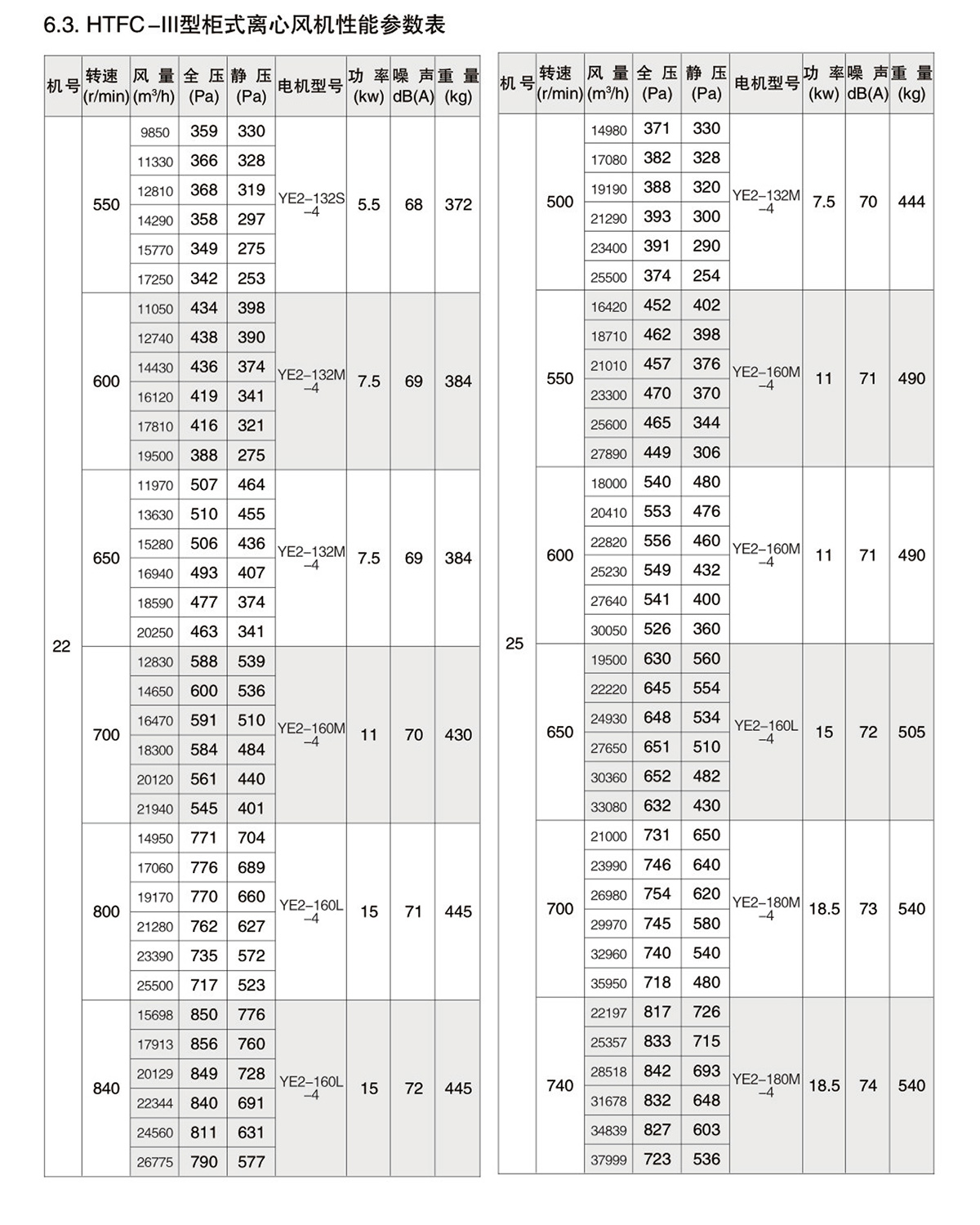

2、工作条件/风机型号说明

工作温度：-20-+40℃（可连续运转）；

耐高温：100℃（可连续运转20小时）；
300℃（可连续运转60分钟）；

湿度：小于90%；

介质条件：空气；

工作电源：三相、380V/50Hz。

7、风口位置编号

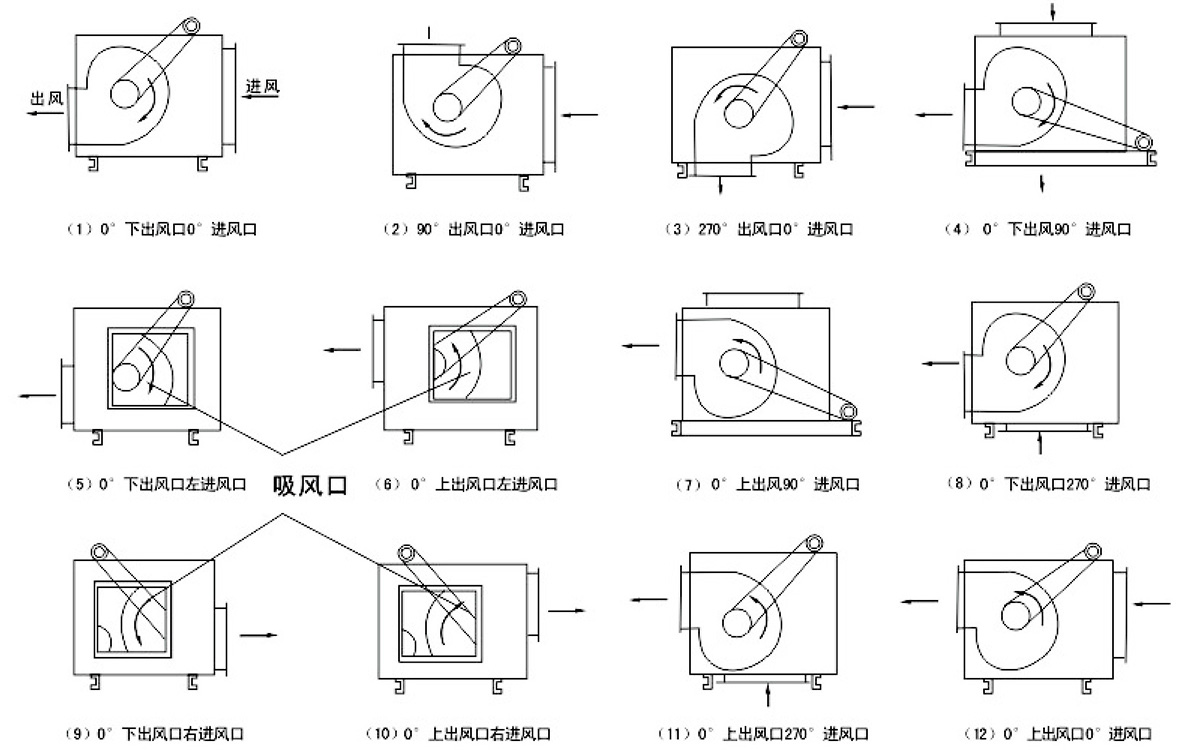

7.1.HTFC-A型柜式离心风机风口位置编号

注：15寸以下A式电机上置，15寸以上A式电机侧置，如15寸以上仍需电机上置，则需订货时注明.

7.2.HTFC-B型柜式离心风机风口位置编号

备注：本公司根据用户不同要求，可制作以上风口位置以外的型式。

8、HTFC-A系列柜式离心风机外形尺寸表

HTFC-A系列柜式离心风机箱体及基础尺寸

9、HTFC（DT）-A系列电机支架尺寸

10、风机使用、维护保养

1.风机安装使用前的检查

A.了解风机的规格、形式、进出风口位置及相应的安装尺寸，配用电机的电力要求，

B.安装前应认真检查风叶及机壳有否因运输而损坏变形，检查螺检是否坚固，否则应待修复后方可安装使用。

C.排烟口与排烟风机应设联锁装置，当任何一个排烟口开启时，排烟风机即能自动启动。

D.风机启动前，首先要检查风机及管通内有无妨碍转动的物品；检查电气线路是否完好。

E.安装后，定期检查风机各部件，检查轴承润滑是否充足，以保证风机能随时启动，正常运作。

F.叶轮旋转方向必须与风简的箭头标记一致。

2.风机常见故障分析

A.振动，产生的原因很多，可从下述几个方面进行检查：

a.因贮运变形使叶轮旋转是磁擦外壳。此时会发出异常的声音和剧烈的振动，原因是贮运过程中风机壳或叶轮部件发生变彩。

b.风机底脚螺检未拧紧。

c.因叶轮受压变形、联接件松动，轴承损坏使叶轮动平衡拨坏。

B.电机发热，则可能有下列原因之一造成：

a.电机轴承模坏。

b.电机轴与风机轮壳安装的形位公差不符合技术要求。

c.电源电压过低。

3.维护保养

风机最好至少一年进行一次定期检修，检查轴承，清除风机内部的灰尘、污垢。

1、概述

1.1.HTFC型柜式离心风机是一种高效率、低噪声箱式离心风机。产品由低噪声前倾多翼离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同，提供12种不同角度的进出风口位置，以满足用户不同的安装环境需要。根据消防与通风的要求不同分A型和B型两种类型，A型电机装在箱体外，用于消防排烟，并经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验，能在300℃高温条件下连续运行60分钟以上；B型电机装在箱体内，用于通风换气。

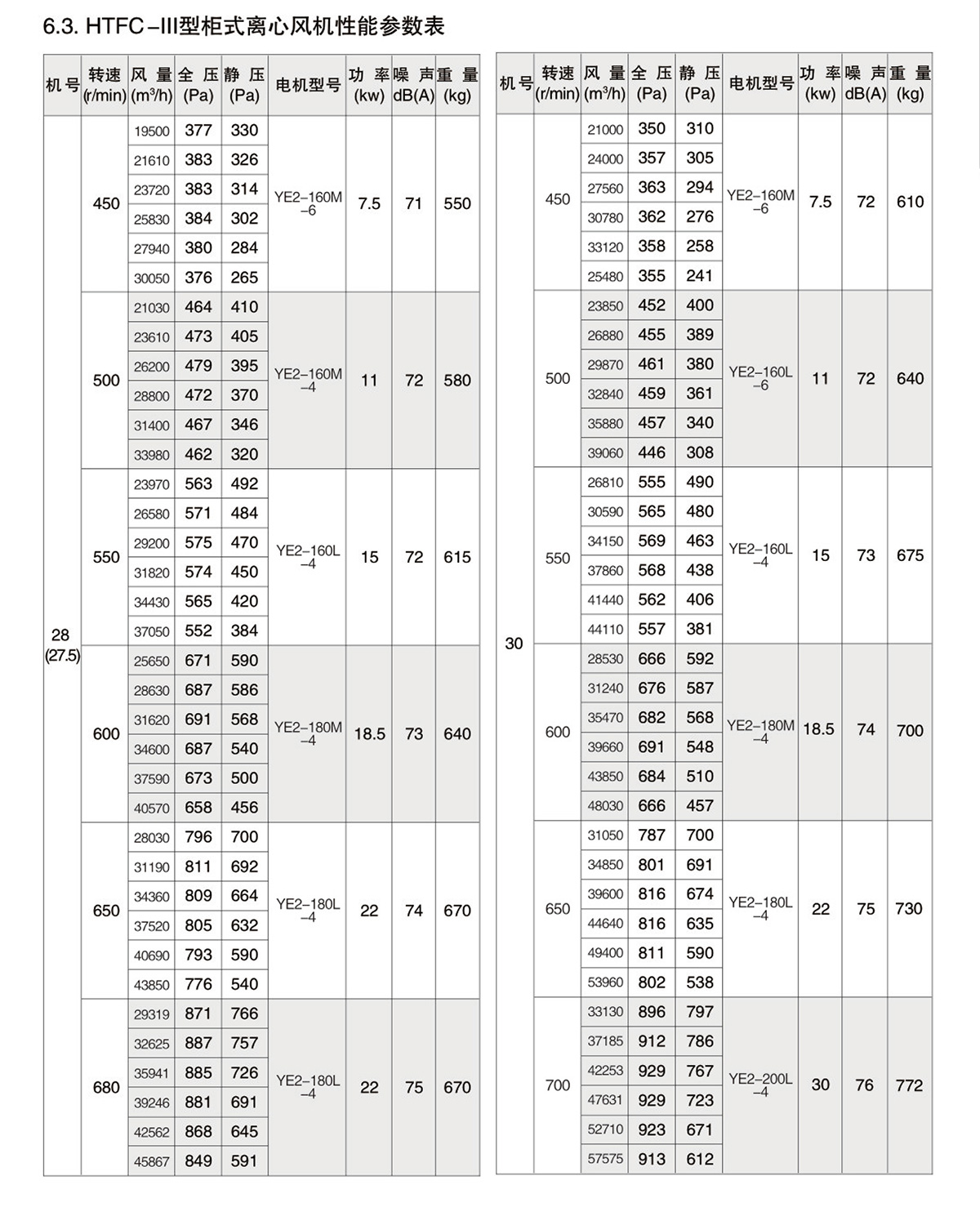

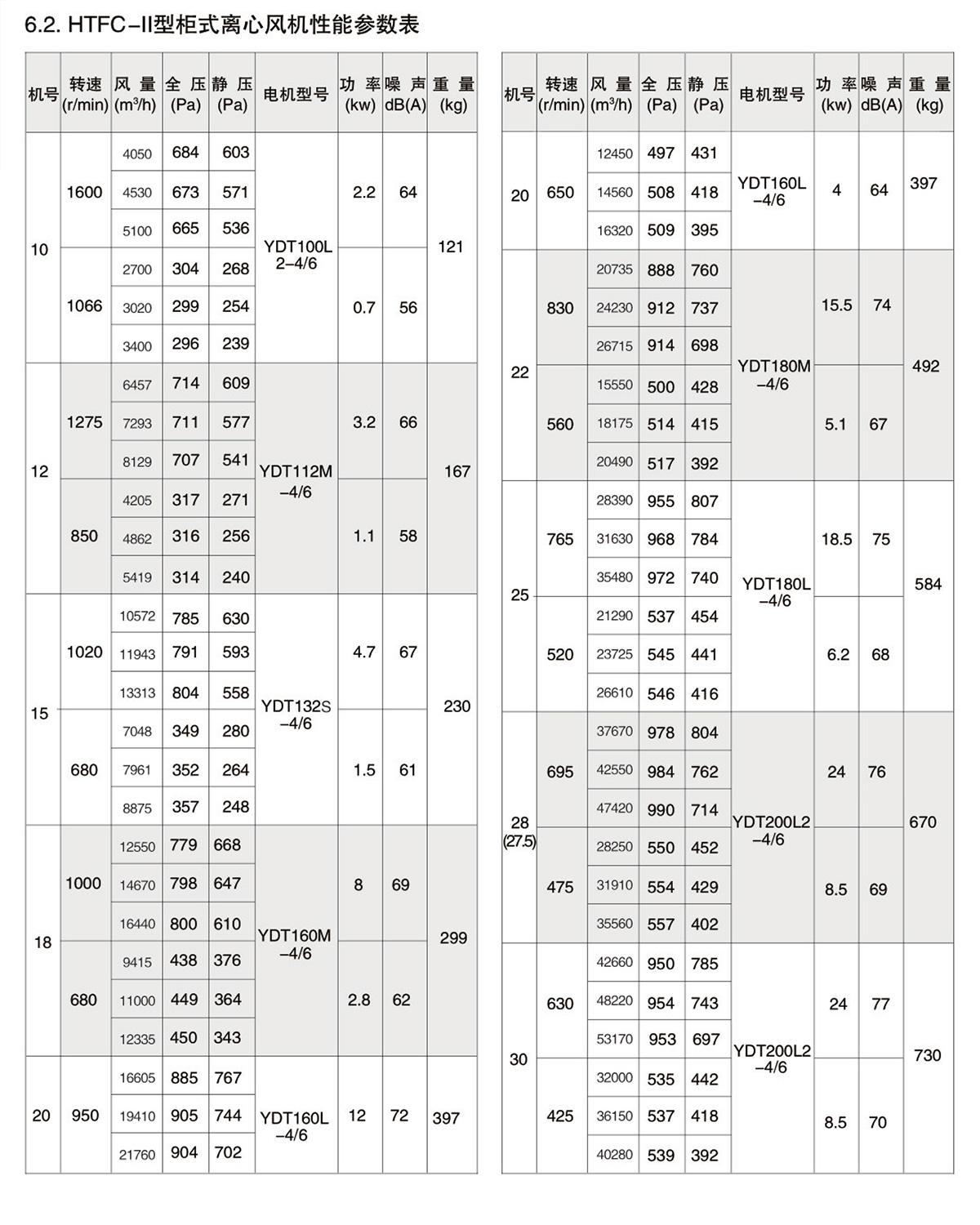

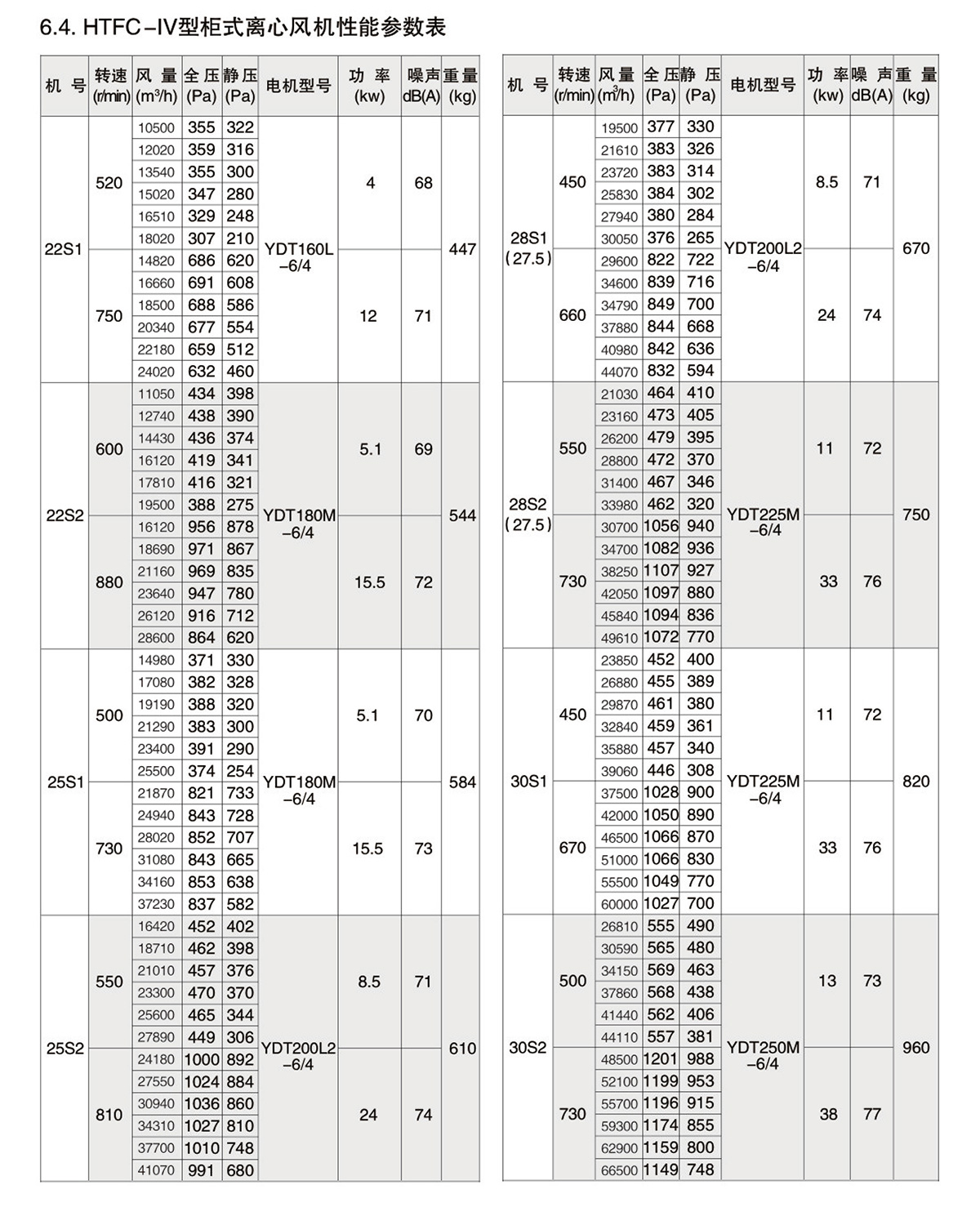

1.2.风机按机号分为9-40十三种规格系列风量范围从1650～112600m³/h，全压范围从180~1200Pa。HTFC型柜式离心风机经不断的改进和开发，现可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ
四种类型，其中Ⅰ、Ⅲ型为单速型，Ⅱ、Ⅳ型为双速，配用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要。风机也可配用变频电机和变频控制器，实现无级调速，建议调节频率锁定在25H2~50z。

1.3.为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdllBT4，适用于易燃、易爆气体的场所。

1.4.为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型箱体加厚，以降低风机噪声。

1.5.风机可加配初效、中效或高效过滤器，以提高空气的清洁度，配置过滤器时应考虑实际压力损耗，并需适当增加风机箱体长度。
